核心工作原理：從力學形變到電信號的精準轉換
LCZ-204B基于應變效應與惠斯通電橋原理實現力的精準感知，這也是電阻應變式稱重傳感器的核心工作邏輯。其內部核心組件為S型梁彈性體，當外力（拉力或壓力）作用于傳感器時，彈性體發生微小且可逆的形變，粘貼于其表面的應變片隨之同步形變。應變片的電阻值會隨形變產生線性變化——拉伸時電阻增大，壓縮時電阻減小，這一現象即為應變效應。
為提升測量精度與抗干擾能力，LCZ-204B采用全橋電路設計，將四片應變片按特定方式組成惠斯通電橋。無載荷時，電橋處于平衡狀態，輸出電壓為零；當彈性體受力形變，兩組應變片分別產生拉伸與壓縮形變，導致電阻差值變化，電橋失衡并輸出與外力大小成正比的毫伏級電壓信號。該信號經后續放大、濾波、模數轉換處理后，即可轉化為可讀的力或重量數值，完成從力學量到電信號的完整轉換鏈路。
產品特性：S型結構賦予的全能適配能力

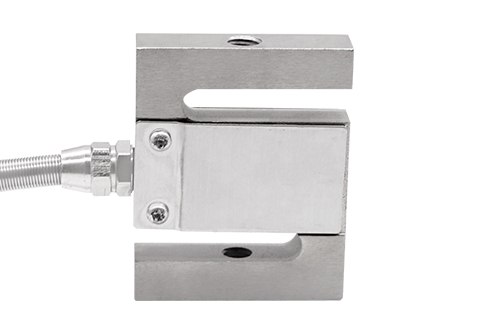

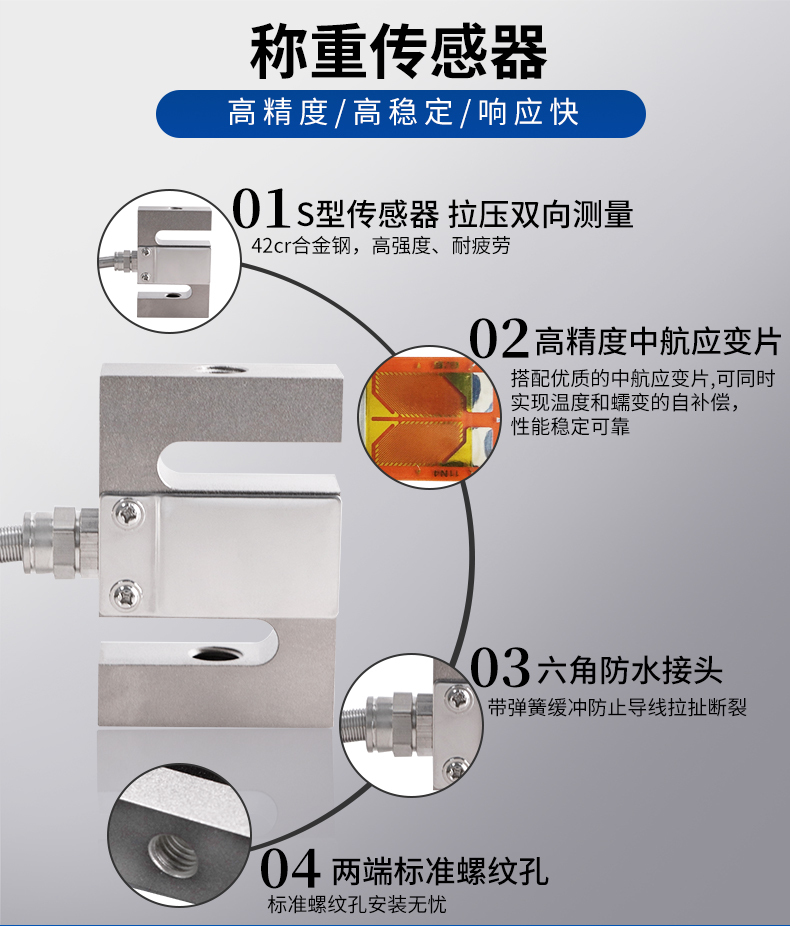

LCZ-204B的核心競爭力源于其優化的S型梁結構設計，這一結構不僅賦予了傳感器拉、壓雙向測力能力，更在精度、穩定性與使用壽命上實現了多重突破。與其他結構傳感器相比，S型梁的應力分布均勻，能有效捕捉不同方向的外力，配合合金鋼或不銹鋼材質的選用，既保證了足夠的結構強度，又具備優良的彈性恢復性能，可避免長期受力后的形變殘留，延長設備使用壽命。
在性能表現上，該傳感器展現出極高的測量精度，非線性誤差、滯后誤差與重復性誤差均控制在±0.03%~±0.05%F·S范圍內，輸出靈敏度穩定在2.0±0.05mV/V，且輸出對稱性優異，能精準響應微小力的變化。同時，其具備良好的環境適應性，工作溫度范圍覆蓋-20~+70℃，零點與靈敏度溫度系數均為±0.05%F·S/10℃，配合IP65/IP66的防護等級，可在潮濕、多塵等復雜工業環境中穩定運行，絕緣電阻≥2000MΩ的設計進一步提升了電路安全性。
關鍵技術參數：適配多場景的量化支撐
LCZ-204B的參數配置充分考慮了不同行業的應用需求，量程覆蓋5kg~5t，可通過靈活選型適配從微量測力到重載稱重的各類場景。其激勵電壓范圍為5V~12V，輸入電阻380±30Ω，輸出電阻350±5Ω，符合工業通用標準，便于與各類數據采集設備、放大器及測控系統對接。接線采用標準化設計，紅、黑、綠、白四色導線分別對應激勵正、激勵負、信號正、信號負，搭配屏蔽線設計，可有效抑制電磁干擾，保障信號傳輸穩定性。
針對不同量程需求，傳感器的外形尺寸進行了精準匹配：5~50kg量程產品尺寸緊湊，L×W×H僅為50.8×12.7×63.5mm，適配空間受限的場景；而2~5t量程產品則通過增大結構尺寸至76.2×25.4×108mm，提升承載能力。安全過載能力達150%F·S的設計，能有效應對瞬時沖擊載荷，避免設備損壞，為工業現場的復雜工況提供冗余保護。
選型與應用：貫穿多行業的測力解決方案

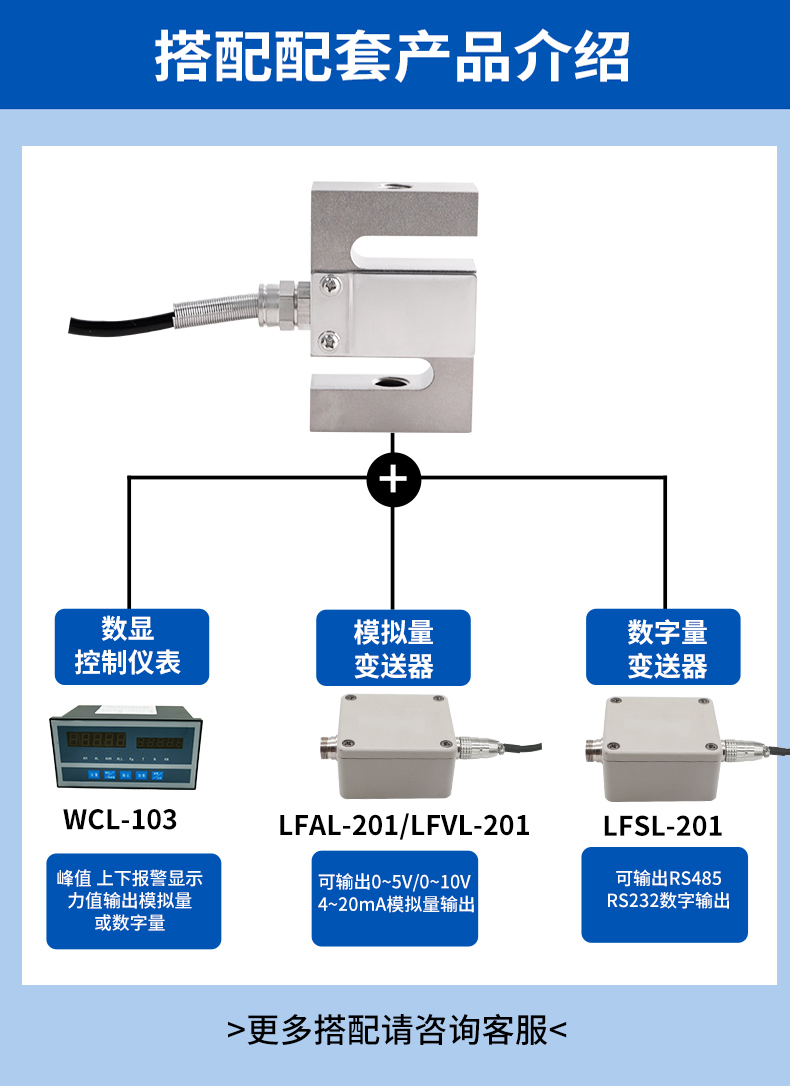

LCZ-204B提供了靈活的選型方案，可根據量程、精度等級、輸出信號類型（ mV/V常規信號或4~20mA、0~5V/10V變送信號）、供電電壓及測力方向（拉力、壓力、雙向）進行定制組合，滿足不同場景的個性化需求。例如，搭配變送模塊選擇4~20mA電流輸出時，信號抗干擾能力更強，適合長距離傳輸，便于工業流水線的遠程測控；而mV/V常規輸出則適用于實驗室精密測量場景，可配合高精度儀表實現極致測量精度。

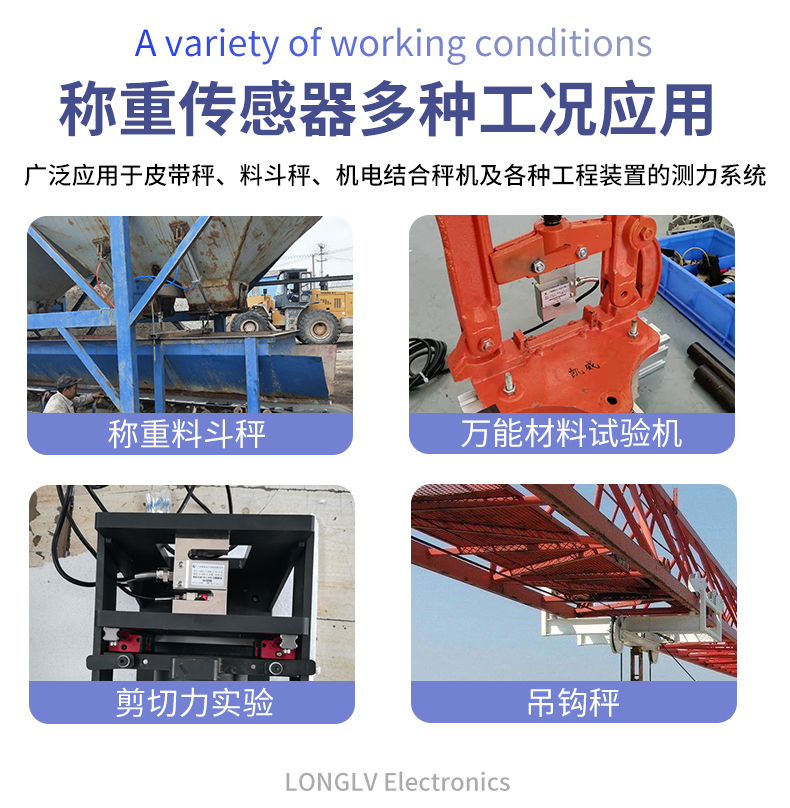

憑借其綜合性能，LCZ-204B已廣泛應用于多個領域：在工業自動化生產線中，用于皮帶秤、料斗秤的連續稱重，保障物料配比精度；在材料檢測領域，適配萬能材料試驗機，精準測量材料的抗拉、抗壓強度；在起重運輸場景中，集成于吊鉤秤實現重載的實時監測；同時還可用于機電結合秤、各類測力檢測裝置等，成為連接力學測量與智能控制的核心樞紐。
