核心工作原理：從螺栓受力到電信號的精準轉化
LCZ-208F基于電阻應變式傳感原理，結合螺栓連接的受力特性實現預緊力的精準感知，這也是工業級螺栓力測量的主流技術路徑。其核心組件為定制化軸式彈性體，與螺栓連接結構精準適配，當螺栓被緊固產生預緊力時，彈性體同步承受軸向作用力并發生微小可逆形變，粘貼于其表面的高精度箔式應變片隨之產生形變。應變片利用壓阻效應，電阻值隨形變線性變化——受拉時電阻增大，受壓時電阻減小，從而將螺栓的機械力轉化為可捕捉的電阻變化信號。
為提升測量精度與抗干擾能力，LCZ-208F采用全橋電路布局，將四片應變片按特定方式組成惠斯通電橋。無載荷狀態下，電橋處于平衡狀態，輸出電壓為零；當螺栓預緊力作用于彈性體時，兩組應變片分別產生拉伸與壓縮形變，形成穩定電阻差值，使電橋失衡并輸出與預緊力大小成正比的毫伏級電壓信號。該原始信號經后續放大、濾波、溫度補償及模數轉換處理后，轉化為可讀的預緊力數值，完整實現“螺栓受力-彈性形變-電信號輸出-數據可視化”的鏈路閉環。
產品特性：螺栓場景專屬的性能突破

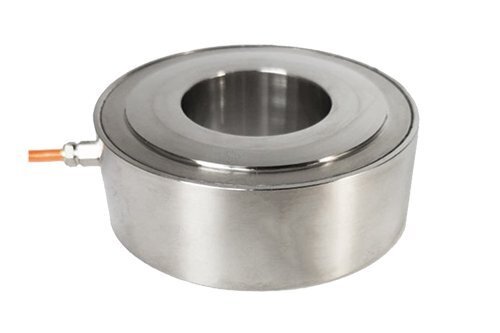

LCZ-208F的核心優勢在于其貼合螺栓預緊力測量場景的定制化設計，軸式彈性體結構能精準匹配螺栓連接的受力方向，有效規避側向力干擾，確保僅對軸向預緊力進行精準響應。傳感器采用高強度合金鋼材質打造彈性體，兼具優異的結構強度與彈性恢復性能，可承受螺栓緊固時的瞬時沖擊力，同時避免長期使用后的形變殘留，保障測量重復性與使用壽命。
在性能表現上，LCZ-208F針對性優化了測量精度與穩定性，綜合精度控制在0.1%F·S以內，輸出靈敏度

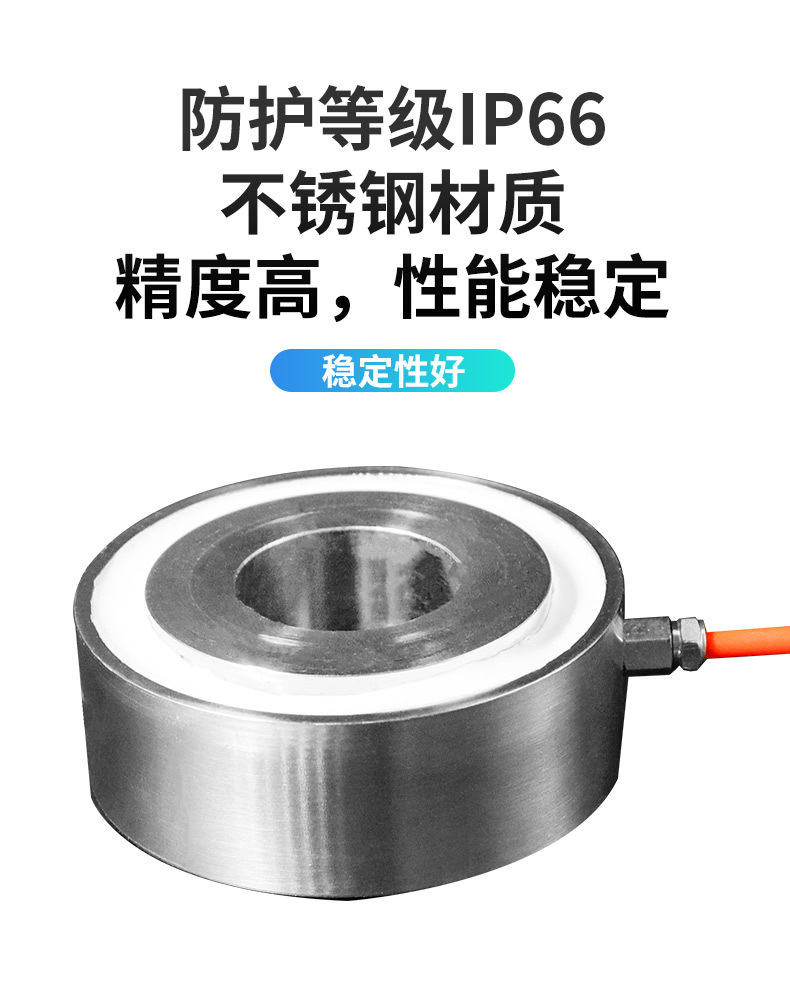

穩定可靠，能精準捕捉螺栓預緊力的微小波動，有效避免因預緊力不足導致的連接松動或過盈導致的螺栓斷裂問題。同時，其具備優良的環境適應性，工作溫度范圍覆蓋-20~+70℃，配備完善的溫度補償電路，可修正環境溫度變化對測量結果的影響，搭配密封防護設計，能在重工、航空航天等復雜工況下穩定運行，絕緣性能與抗電磁干擾能力均符合工業高端裝備的使用標準。
關鍵技術參數：適配多場景螺栓測量的量化支撐
LCZ-208F的參數配置充分兼顧不同規格螺栓與行業場景的需求，量程覆蓋多檔螺栓預緊力范圍，可通過靈活選型適配從中小型設備到大型重工裝備的螺栓測量需求。其激勵電壓兼容工業通用標準，輸入輸出電阻參數匹配主流數據采集設備、放大器及測控系統，便于快速集成到現有生產線或檢測設備中，無需復雜的接口改造。接線采用標準化設計，搭配屏蔽線布局，能有效抑制工業現場的電磁干擾，保障信號傳輸?shù)姆€(wěn)定性與準確性。
針對螺栓連接的安裝特性，LCZ-208F優化了外形結構設計，安裝方式與螺栓裝配流程適配性強，可快速集成到螺栓緊固工位，不影響原有生產節拍。同時，傳感器具備150%F·S的安全過載能力，能應對螺栓緊固過程中的瞬時沖擊載荷，避免設備損壞，為工業現場的復雜工況提供充足安全冗余。
選型與應用：貫穿高端裝備領域的安全保障
LCZ-208F提供靈活的定制化選型方案，可根據螺栓規格、預緊力量程、測量精度要求及輸出信號類型（mV/V常規信號或4~20mA標準信號）進行組合配置，滿足不同行業的個性化需求。例如，在航空航天領域選用高精度型號搭配4~20mA電流輸出，可實現長距離信號傳輸與遠程測控，適配高端裝備的智能化管理需求；在汽車制造流水線中，可搭配快速響應模塊，實現螺栓預緊力的實時監測與反饋，保障裝配一致性。

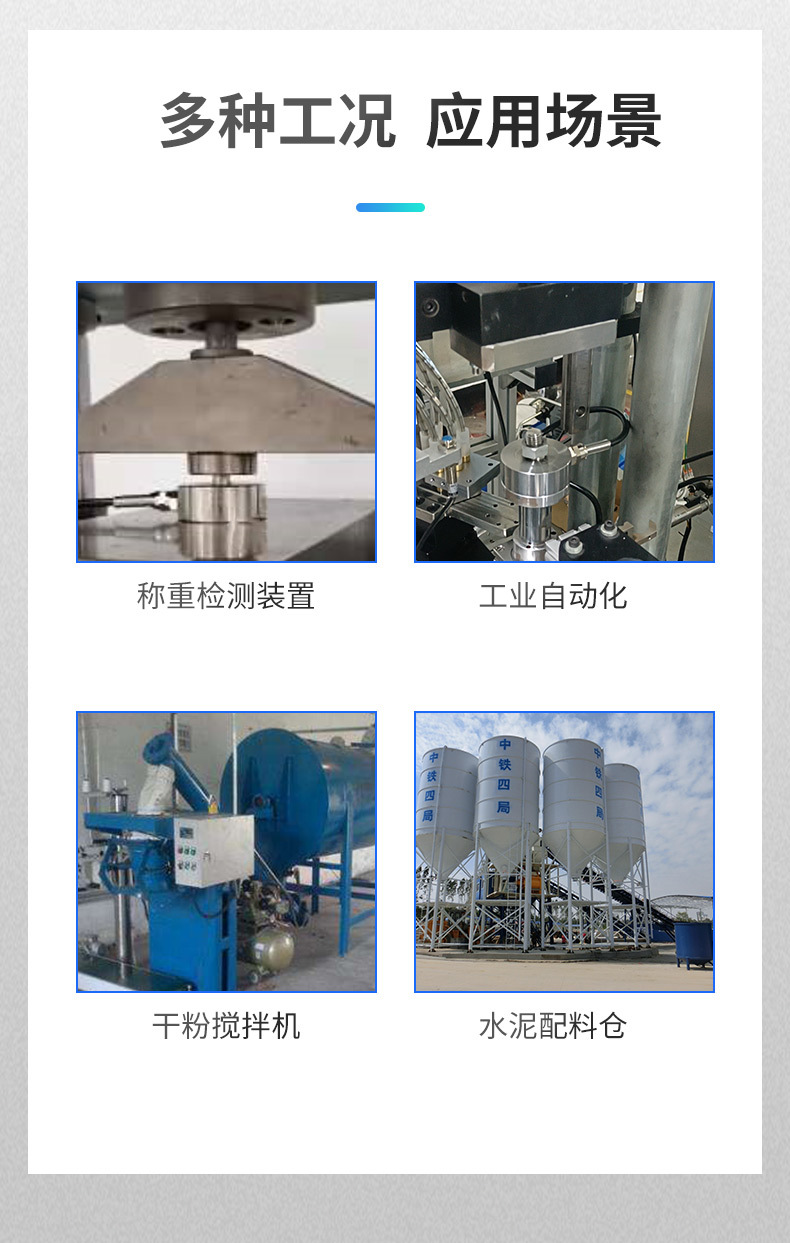

憑借專屬的性能設計，LCZ-208F已廣泛應用于多個高端領域：在汽車制造中，用于發動機、底盤等關鍵部位螺栓的預緊力監測，保障整車裝配質量；在航空航天領域，適配飛行器結構螺栓的力值檢測，滿足高精度、高可靠性要求；在重工與風電礦產領域，用于大型設備連接件的預緊力監測，防范設備運行中的松動風險；同時還可應用于軍工裝備、科研機構的螺栓力值檢測實驗，成為高端裝備安全運行的核心感知部件。
