在鋼絲繩、電纜、金屬絲、紡織紗線等柔性線材的連續化生產與起重、索道等重載場景中，張力是決定產品質量、設備安全與運行穩定性的核心物理量。傳統張力監測方案常面臨多重痛點：?jiǎn)?
/
雙滑輪結構易受線材橫向偏移、振動干擾，測量精度不足；重載工況下結構穩定性差，易出現信號漂移；安裝適配性弱，無法兼容無固定繩頭的動態場景；防護等級低，難以適應戶外潮濕、粉塵、油污等惡劣環境，難以滿足高精度、高穩定、強適配的張力測量需求。
上海隆旅針對
重載線材、動態工況、高精度、強防護的張力監測需求，推出

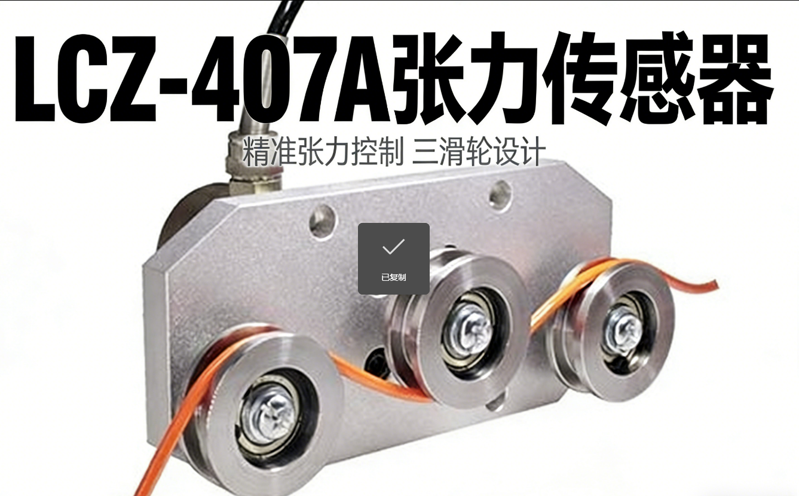

LCZ-407A 三滑輪張力傳感器，采用
兩側導向輪 + 中間檢測輪的三點受力平衡結構，搭配
全不銹鋼 / 合金鋼材質 + 寬溫補償 + IP65 防護一體化設計，專為
重載線材動態張力測量打造，聚焦
三點受力精準、抗偏移抗振動、安裝靈活、強防護、長期穩定、寬量程適配六大核心優勢，完美解決重載線材與動態工況下張力精準監測的行業難題，成為三滑輪張力測量領域的優選方案
。
依托三點受力平衡原理與成熟的電阻應變效應，實現重載線材張力從物理量到電信號的精準、穩定轉換，徹底解決線材偏移、振動帶來的測量誤差，適配動態、重載張力監測需求。

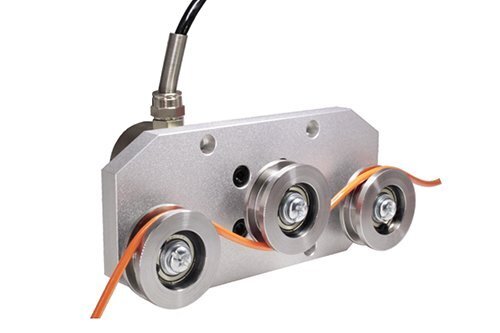

三點受力布局：傳感器采用 “兩側導向輪 + 中間檢測輪” 的三滑輪結構，線材依次繞過兩側導向輪與中間檢測輪，形成固定夾角布局，強制線材走正向路徑，抵消橫向偏移與振動產生的分力干擾。
張力分力轉換：線材運行張力作用于中間檢測輪，根據力學原理，張力 F 產生垂直于檢測輪的分力 P（P=2F?sinα，α 為線材與檢測輪夾角），分力 P 精準傳遞至傳感器彈性體，確保張力信號無損耗、無失真?zhèn)鬟f。
力電信號轉換：彈性體核心區域粘貼進口高精密箔式應變片，組成全橋惠斯通電橋；分力 P 引發彈性體微小線性形變，帶動應變片電阻線性變化，電橋?qū)㈦娮璨钪缔D(zhuǎn)化為毫伏級電壓信號，實現張力物理量到電信號的精準轉換。
信號調理與輸出：傳感器內置高精度信號調理電路與 **-20℃~+80℃寬溫域溫度補償模塊 **，抵消環境溫度波動帶來的測量誤差，輸出與張力成正比的標準2.0±0.05mV/V 信號；可搭配 LFSL-201 變送器，轉換為4~20mA、0~5V、RS485等工業標準信號，直接對接 PLC、張力控制器、工控機，實現張力實時監測、閉環控制、超限報警與數據記錄。
為適配重載與戶外復雜環境，LCZ-407A 采用
全不銹鋼 / 合金鋼材質與 IP65 密封封裝工藝，耐磨損、抗腐蝕，可抵御潮濕、粉塵、油污、輕微酸堿侵蝕；三滑輪結構穩固，適配重載線材動態運行，長期運行
穩定可靠。
定位重載線材專用三滑輪張力傳感器，核心圍繞 “三點受力精準、抗偏移抗振動、安裝靈活、強防護、長期穩定、寬量程適配” 六大優勢設計，精準填補重載線材與動態工況張力監測的市場空白，相比單 / 雙滑輪傳感器，適配性更強、精度更高、穩定性更好。
采用
“兩側導向輪 + 中間檢測輪” 的三滑輪布局，強制線材走正向路徑，有效抵消線材橫向偏移、振動、擺動產生的分力干擾，測量誤差可控制在
**≤±0.2% F.S.**，相比單 / 雙滑輪傳感器，測量穩定性提升 50% 以上，適配高速、動態、重載線材的張力監測。
采用高剛性合金鋼彈性體，受力均勻、線性度優異；搭配進口高精密箔式應變片與全橋惠斯通電橋，非線性、滯后、重復性誤差均≤±0.2% F.S.，可精準捕捉重載線材微小張力波動，無論是低速穩態還是高速動態運行，都能輸出穩定精準的張力數據，杜絕數據失真。
主體選用優質全不銹鋼 / 合金鋼材質，一體成型加工，耐磨損、抗腐蝕、防銹性能優異，防護等級達IP65，可適應戶外潮濕、起重機械粉塵、線纜車間油污、索道戶外暴曬等多種復雜環境，無懼潮氣、粉塵、輕微酸堿侵蝕，使用壽命遠超普通材質傳感器，長期運行性能穩定。
內置 **-20℃~+80℃寬溫域溫度補償模塊 **，有效抵消環境溫度波動對測量精度的影響，溫度零點漂移與靈敏度漂移均≤±0.05% F.S./10℃；蠕變（30 分鐘）誤差≤±0.2% F.S.，長期連續運行無信號漂移，保障重載線材張力監測的長期穩定性。
標準量程覆蓋0~100kg（0~1000N），可完美適配鋼絲繩、電纜、金屬絲、紡織粗紗、工業皮帶等各類重載線材的張力監測，無需單獨定制，大幅降低采購與備貨成本。
采用萬向節固定設計，可適配線材在運動過程中的擺動，無需固定繩頭，兼容起重機械、電梯、索道等無固定繩頭的動態場景；安裝流程簡化為 “固定→穿線→校準”，無需專業技術人員，大幅降低安裝與調試成本。
內置機械過載保護結構，安全過載達 150% F.S.，極限過載達 200% F.S.，當生產線出現瞬時張力沖擊、超載或設備卡滯時，可自動限制彈性體變形，避免傳感器與線材因過載損壞，從硬件層面保障設備與產品安全，降低非計劃停機損耗。
標配加粗屏蔽電纜輸出，優化抗電磁干擾設計，有效抵御車間電機、變頻器、PLC 等設備的電磁干擾，張力信號傳輸無衰減、無失真，確保監測數據實時可靠。
