一、核心工作原理：雙向差壓傳感，破解正負壓測壓難題
PTL802F正負壓差壓變送器的核心工作邏輯是“雙向壓力采集+精準差值運算+穩定信號輸出”，區別于普通差壓變送器的單向設計，其核心優勢在于采用高精度雙向差壓傳感芯片，專注于正負壓差壓（負百帕至正百千帕）的精準捕捉，兼顧測量精度與長期穩定性，適配0~±500Pa至0~±700kPa的寬量程范圍（可按需定制），廣泛應用于風道風壓、設備腔體壓差、流體管道正負壓監測等場景。

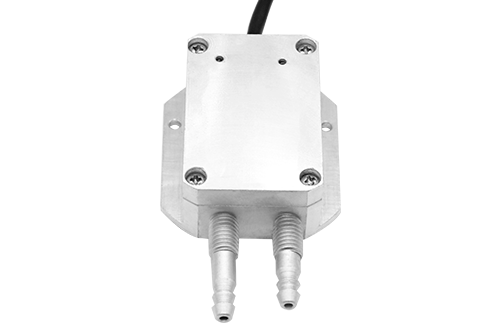

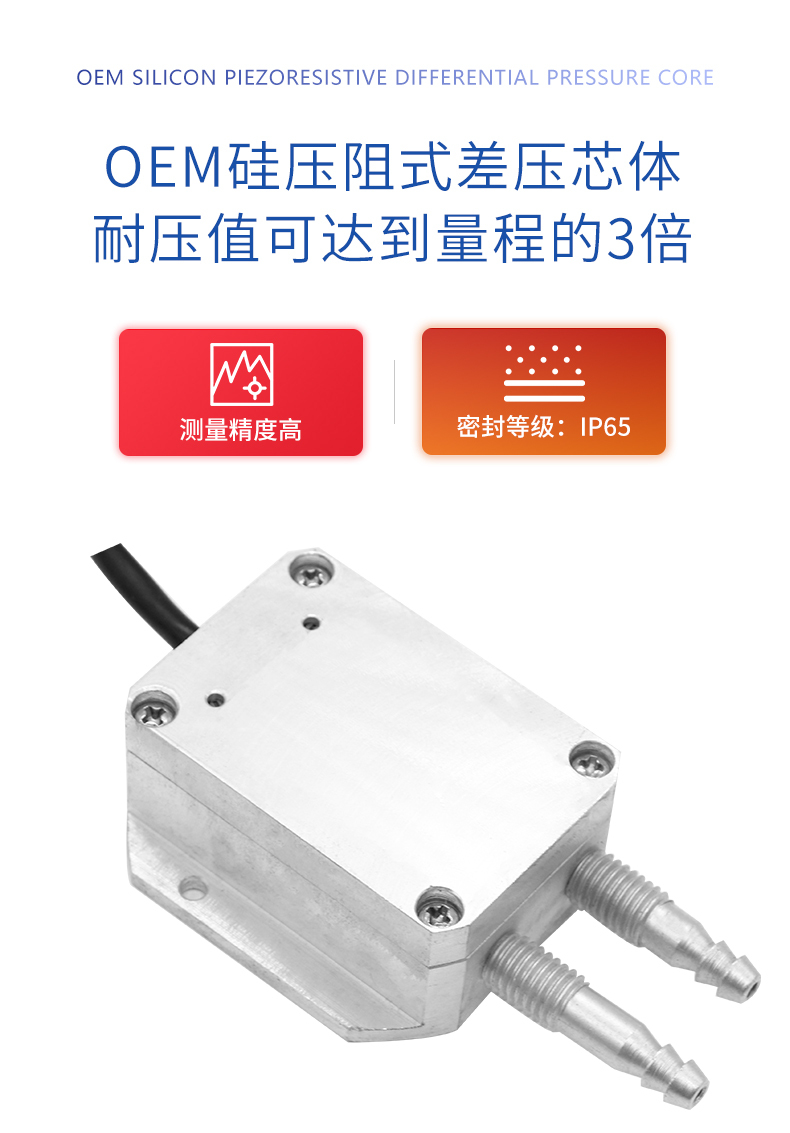

PTL802F的核心亮點是**高精度雙向差壓傳感芯片+正負壓自適應切換設計**，搭載進口高精度雙向差壓傳感芯片，結合歸一化設計的電路和裝配工藝，經特殊標定與溫度補償處理，可精準捕捉正、負兩種差值變化，最小可測差壓低至1Pa，遠超普通差壓變送器的測量精度，確保正負壓差壓數據的真實性與可靠性。同時，設備采用雙測壓接口設計，兩個接口均配備高精度密封結構，采用標準化螺紋連接，可直接安裝在測量管道、設備腔體上，既能同時采集兩個測點的壓力信號，又能杜絕介質泄漏，適配非腐蝕性、無粉塵、干燥性氣體等多種被測介質，滿足多場景正負壓監測需求。
工作時，兩個測點的壓力（高壓P1、低壓P2）分別通過雙測壓接口作用于對應的傳感膜片，無論P(yáng)1>P2（正壓差）還是P1<P2（負壓差），膜片都會產生相應的彈性形變，高精度雙向差壓傳感芯片快速捕捉這一形變信號，并將其轉化為微小電信號；經內部低噪聲放大、高精度溫度補償與抗干擾濾波處理后，有效抵消環境溫度波動、電磁干擾對測量精度的影響，將正負壓差值（ΔP=P1-P2，正數為正壓差、負數為負壓差）轉化為4~20mA DC、1~5V DC等工業通用標準信號。信號可直接與PLC、數據采集儀、上位機系統對接，實現正負壓差壓數據的遠程監測、數據記錄與自動化控制，全程無數據失真、無信號干擾，確保正負壓差壓測量的精準、高效與安全。同時，設備具備零點、滿量程可調功能，可根據實際工況靈活校準，長期穩定性優異，有效抵消環境變化與正負壓切換對測量精度的影響。
二、產品核心特性：正負壓雙向適配+穩定可靠，適配多行業復雜場景
PTL802F的核心競爭力源于高精度雙向差壓傳感技術與精細化結構優化，在正負壓差壓測量精度、雙向適配能力、抗干擾能力、穩定性、安裝靈活等方面形成多重優勢，完美解決傳統變送器在正負壓場景中切換卡頓、精度不足、響應滯后、抗干擾弱的痛點，兼顧實用性、可靠性與兼容性，適配建筑通風、環保監測、航空航天、工業測控、新能源等多個行業的正負壓差壓工況。
1. 正負壓雙向精準測量，切換流暢：搭載進口高精度雙向差壓傳感芯片，綜合精度達±0.1%F·S、±0.25%F·S、±0.4%F·S三個等級，最小可測差壓低至1Pa，能精準捕捉0~±500Pa至0~±700kPa范圍內的正、負壓差變化，正負壓切換無卡頓、無延遲，徹底解決普通變送器無法精準適配負壓差或切換失真的難題。
2. 量程靈活適配，覆蓋多類正負壓場景：支持正負壓雙向差壓測量，差壓量程覆蓋0~±500Pa…±10kPa…±50kPa…±100kPa…±700kPa（可按需定制），既能測量正壓差（P1>P2），也能精準測量負壓差（P1<P2），適配不同場景的正負壓差壓監測需求，例如風道進出口正負壓差、設備腔體內外正負壓、流體管道正負壓波動、儲罐呼吸閥正負壓監測等。同時支持表壓模式切換，兼容性更強，可靈活適配不同測量需求。
3. 抗干擾能力出眾，穩定性強：采用先進的抗電磁干擾、抗振動設計，在X、Y、Z軸200Hz/g振動環境下，輸出誤差≤±0.01%F·S，可有效抵御工業現場的電磁干擾、機械振動，避免正負壓差壓數據失真；搭配高精度寬溫溫度補償技術，在-10~55℃補償溫度范圍內，零點溫度漂移典型值僅0.02%F·S/℃，靈敏度溫度漂移典型值0.02%F·S/℃，可有效抵消溫度漂移，確保設備在不同環境下長期穩定運行，長期穩定性典型值±0.1%F·S/年，無需頻繁校準，降低維護成本。
4. 適配多樣介質，密封性能優異：殼體采用硬鋁合金表面噴塑或304不銹鋼材質，傳感膜片選用高精度防腐材質，具備優異的耐腐蝕、耐磨損性能，可適配非腐蝕性、無粉塵、干燥性氣體等多種被測介質，避免膜片因介質腐蝕、磨損導致的測量失真，延長設備使用壽命。密封性能優異，采用專用密封材料，杜絕介質泄漏，確保正負壓差壓測量的精準性，適配設備腔體、儲罐等對密封要求高的場景。
5. 安裝適配靈活，兼容性強：機械連接采用Φ8嘴帶M10x1安裝螺絲，可根據客戶需求定制螺紋接口，雙測壓接口可靈活連接不同規格的管道、設備腔體，無需大幅改造原有系統，適配不同場景的安裝布局需求。電氣接口采用標準化設計，出線方式可按需定制，供電電壓支持12~36VDC（標準供電為24VDC），輸出信號可選擇4~20mA DC、1~5V DC、0~5V DC、0.5~4.5V DC，輕松集成到各類工業測控系統中，適配風道風壓、設備腔體壓差等多類場景。
6. 結構輕便，操作便捷：設備整體重量約0.35Kg，體積小巧、輕便，便于安裝與調試；配備清晰的校準接口，工作人員可快速完成零點、滿量程校準，操作便捷，大幅提升安裝與維護效率。同時具備本質防爆型（Exia II CT5）可選，適配易燃易爆場景，擴大應用范圍。
三、核心技術參數
- 測量形式：正負壓差壓，可切換表壓模式
- 量程范圍：0~±500Pa…±10kPa…±50kPa…±100kPa…±700kPa（可按需定制）
- 綜合精度：±0.1%F·S、±0.25%F·S、±0.4%F·S
- 輸出信號：4~20mA DC、1~5V DC、0~5V DC、0.5~4.5V DC（可按需選擇）
- 供電電壓：12~36VDC（標準供電為24VDC）
- 介質溫度：-20℃~85℃
- 環境溫度：-10℃~80℃
- 補償溫度：-10℃~55℃
- 長期穩定性：典型±0.1%F·S/年，最大±0.2%F·S/年
- 防護等級：IP65或IP67
- 絕緣電阻：100MΩ（500V DC）
- 負載電阻：≤(U-12)/0.02 Ω
- 結構材質：硬鋁合金表面噴塑或304不銹鋼
- 電氣接口：標準化接口，出線方式可定制
- 機械連接：Φ8嘴帶M10x1安裝螺絲，可定制螺紋接口
- 振動誤差：≤±0.01%F·S（X、Y、Z軸，200Hz/g）
- 響應時間：≤2 ms
- 最小可測差壓：1Pa
- 防爆標志：Exia II CT5（本質防爆型，可選）
- 重量：約0.35Kg
- 質保期限：3年
四、典型應用場景及實操案例
PTL802F憑借正負壓雙向精準測量、切換流暢、抗干擾強、穩定可靠、安裝靈活的核心優勢，廣泛應用于建筑通風、環保監測、航空航天、工業測控、新能源等多個領域，尤其適配風道風壓監測、設備腔體正負壓控制、流體管道正負壓波動監測、儲罐呼吸閥正負壓檢測等需要正負壓差壓測量的場景，以下為3個真實實操案例，直觀呈現產品在實際正負壓工況中的應用價值：
案例一：建筑風道正負壓差監測（建筑通風領域）
某大型商場，在中央空調通風系統運行過程中，需監測風道進出口的正負壓差（差值范圍在0~±500Pa之間），調節通風風量，確保商場內空氣質量，避免因正壓差過大導致管道泄漏、負壓差過大導致外界污濁空氣倒灌，影響室內環境。傳統差壓變送器正負壓切換卡頓，易出現數據失真，導致通風風量調節失誤，影響通風效果。
選用
隆旅PTL802F正負壓差壓變送器后，通過Φ8嘴帶M10x1安裝螺絲，將雙測壓端分別連接風道進出口，選用0~±500Pa量程、±0.25%F·S精度型號，完美適配風道正負壓差監測需求。設備的高精度雙向差壓傳感芯片精準捕捉風道內的正負壓差變化，正負壓切換無延遲、無失真，響應時間≤2ms，可實時反饋風道運行狀態；抗干擾設計有效抵御中央空調運行產生的電磁干擾與機械振動，確保數據穩定；輕便的結構設計便于安裝在風道內壁，無需大幅改造設備。設備輸出4-20mA標準信號接入中央空調控制系統，實時監測正負壓差變化，當差值超出設定范圍時，自動聯動風機調整轉速，確保通風效率與室內空氣質量。應用以來，設備連續穩定運行10個月，無任何數據失真、泄漏現象，風道運行故障率降低70%，大幅提升了商場通風管控精度與效率，且享受3年質保服務，降低了維護成本。
案例二：工業設備腔體正負壓控制（工業測控領域）
某精密電子制造企業，在芯片生產車間的凈化設備運行過程中，需監測凈化腔體的正負壓差（差值范圍在0~±10kPa之間），維持腔體內部微正壓或微負壓環境，避免外界粉塵、雜質進入，保障芯片生產質量。傳統差壓變送器無法精準適配負壓差工況，易出現數據波動，導致腔體壓力失控，影響產品質量。
引入隆旅PTL802F正負壓差壓變送器后，根據需求選用0~±10kPa量程、±0.1%F·S高精度型號，通過定制螺紋接口安裝于凈化腔體測壓點，雙測壓端分別連接腔體內部與外部大氣。設備的高精度雙向差壓傳感芯片可精準捕捉腔體內外的正負壓差變化，無論是微正壓還是微負壓，都能穩定反饋數據；密封性能優異，可有效隔絕外界粉塵，避免影響測量精度；溫度補償技術有效抵消車間環境溫度波動的影響，確保數據穩定。設備將正負壓差數據實時傳輸至凈化設備控制系統，當差值超出設定閾值時，自動觸發調節裝置，維持腔體壓力穩定。應用后，凈化腔體壓力控制精度提升至±0.01%F·S，芯片生產合格率提升95%，未出現任何壓力失控現象，有效保障了生產質量。
案例三：儲罐呼吸閥正負壓檢測（石油化工領域）
某石油化工企業，在原油儲罐運行過程中，需監測呼吸閥的正負壓差（差值范圍在0~±50kPa之間），判斷呼吸閥工作狀態，避免因正壓差過大導致儲罐超壓、負壓差過大導致儲罐吸癟，保障儲罐安全運行。儲罐工況存在輕微振動與電磁干擾，傳統差壓變送器抗干擾能力弱，正負壓切換時易出現誤報警，存在極大的安全隱患。
選用隆旅PTL802F正負壓差壓變送器后，根據測試需求選用0~±50kPa量程、±0.25%F·S精度型號，通過Φ8嘴帶M10x1安裝螺絲安裝于呼吸閥測壓點，雙測壓端分別連接儲罐內部與呼吸閥出口。設備的抗振動、抗電磁干擾設計，可有效抵御現場振動與電磁干擾，振動誤差≤±0.01%F·S，確保數據穩定；高精度雙向差壓傳感芯片精準捕捉呼吸閥的正負壓差變化，當差值超出安全范圍時，自動觸發報警，提醒工作人員及時檢查呼吸閥狀態。同時設備選用304不銹鋼殼體，具備優異的防腐性能，適配石油化工現場工況。應用后，儲罐呼吸閥檢測準確率提升至100%，未出現任何誤報警、漏報警現象，有效保障了儲罐安全運行，降低了安全隱患。
