核心工作原理：應變效應賦能壓強精準轉化

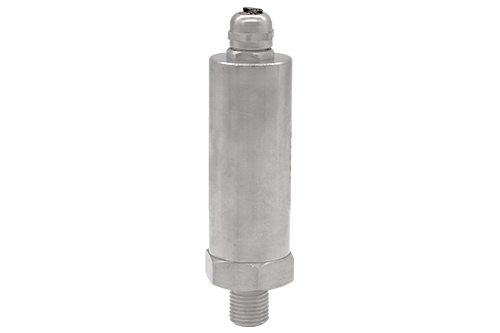

PTL401基于應變式傳感原理與惠斯通電橋電路，實現壓強信號向電信號的精準轉換，是工業級壓強測量的經典技術路徑。其核心組件為進口彈性體元件與高精度應變計，當被測介質的壓強作用于
傳感器彈性膜片時，彈性體發生微小且可逆的形變，粘貼于其表面的應變計同步產生形變，利用金屬應變效應實現電阻值的線性變化——受壓區域應變計電阻減小，拉伸區域電阻增大，從而將介質壓強轉化為可捕捉的電阻變化信號。
為提升測量精度與抗干擾能力，PTL401采用標準化惠斯通電橋布局，將多片應變計按特定方式組成測量電橋。無壓強作用時，電橋處于平衡狀態，輸出電壓為零；當彈性體受壓強形變后，電橋平衡被打破，輸出與壓強大小成正比的毫伏級微弱電壓信號。該原始信號經內部放大、濾波及溫度補償電路處理后，可輸出1.0~3.3mV/V多檔標準信號，通過四線制接線傳輸至數據采集設備，完成從壓強物理量到可量化電信號的完整轉化鏈路，兼顧測量精度與信號穩定性。
產品特性：適配復雜工況的定制化設計

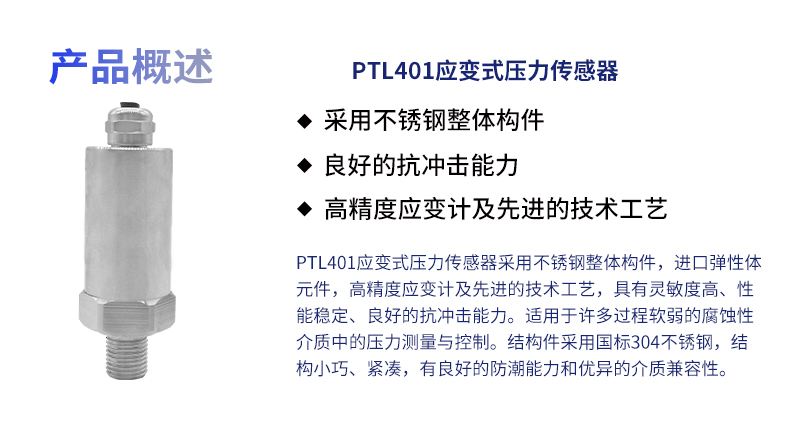

PTL401的核心競爭力源于針對復雜介質與工業工況的定制化優化，在材質、結構與性能上實現三重突破。材質方面，采用國標304不銹鋼整體構件，相較于普通合金材質，具備優異的耐腐蝕、防潮性能，可適配多種軟弱腐蝕性介質的壓強測量，有效規避介質侵蝕導致的傳感器失效，同時提升設備整體剛性與抗沖擊能力，應對工業場景中的瞬時壓力波動。
性能表現上，該傳感器展現出高靈敏度與高穩定性，綜合精度可達0.25%F·S~0.5%F·S，長期穩定性控制在0.1%F·S/年，能精準捕捉微小壓強變化。針對工業環境中的振動干擾，其在20Hz~1000Hz機械振動頻率范圍內，輸出變化小于0.1%F·S，配合IP65密封等級與良好的防潮設計，可在多塵、潮濕等復雜環境中穩定運行，環境溫度適配范圍覆蓋-20~85℃，介質溫度最高可達125℃，適配高低溫交替的嚴苛工況。
結構設計上，PTL401采用小巧緊湊的直出型結構，機械連接支持M14×1.5、M20×1.5等標準螺紋，同時可根據客戶需求定制特殊螺紋接口，電氣接口采用M12×1.5金屬密封端子，安裝便捷且密封可靠，無需對原有設備進行大幅改造，即可快速集成到液壓、氣壓及化工介質傳輸系統中，兼顧實用性與靈活性。
關鍵技術參數：多維度適配個性化測量需求

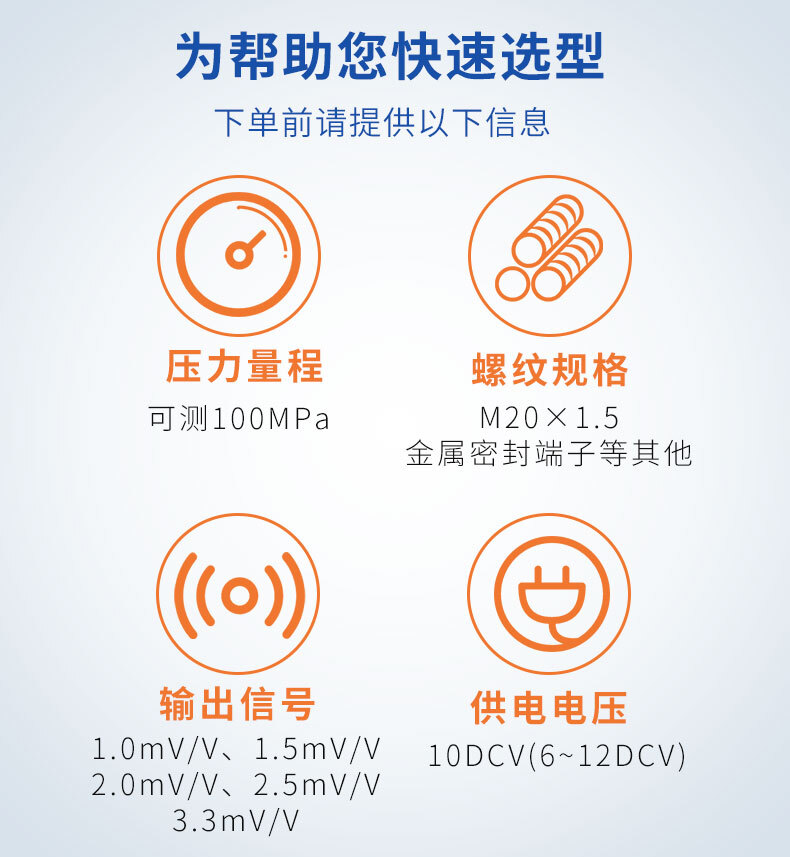

PTL401的參數配置充分覆蓋不同行業的壓強測量需求，提供靈活的選型空間。量程范圍廣泛，涵蓋0~0.6MPa至0~100MPa多檔規格，可精準匹配從低壓氣體到高壓液體的各類壓強測量場景，無論是精密液壓系統的低壓監測，還是化工反應釜的高壓管控，均能找到適配型號。供電與信號輸出采用工業通用標準，供電電壓為6~12DCV（標準10DCV），輸出信號支持1.0mV/V、1.5mV/V、2.0mV/V、2.5mV/V、3.3mV/V多檔選擇，輸出阻抗可適配350Ω、1000Ω、1650Ω、2000Ω等規格，能直接與數據采集儀、PLC、上位機系統對接。
電氣性能方面，其絕緣電阻大于2000MΩ（100VDC），有效保障電路安全性與信號傳輸穩定性，四線制接線設計進一步強化了抗干擾能力，避免工業現場電磁干擾對測量結果的影響。這些參數的靈活組合，使PTL401可根據精度要求、介質特性、安裝場景等需求定制適配方案，兼顧測量精準度與場景適配性。
選型與應用：貫穿多行業的壓強監測解決方案
PTL401提供標準化選型與定制化服務，可根據量程、精度等級、輸出信號、螺紋接口及環境適配需求組合配置，精準匹配不同場景的個性化需求。例如，在化工生產中，選用耐腐蝕特性突出的型號搭配2.0mV/V輸出信號，適配腐蝕性介質的壓強實時監測，保障反應釜、輸送管道的運行安全；在液壓系統中，選擇高量程（如40~100MPa）、0.25%F·S高精度型號，實現液壓回路壓強的精準管控，優化設備動力傳輸效率。

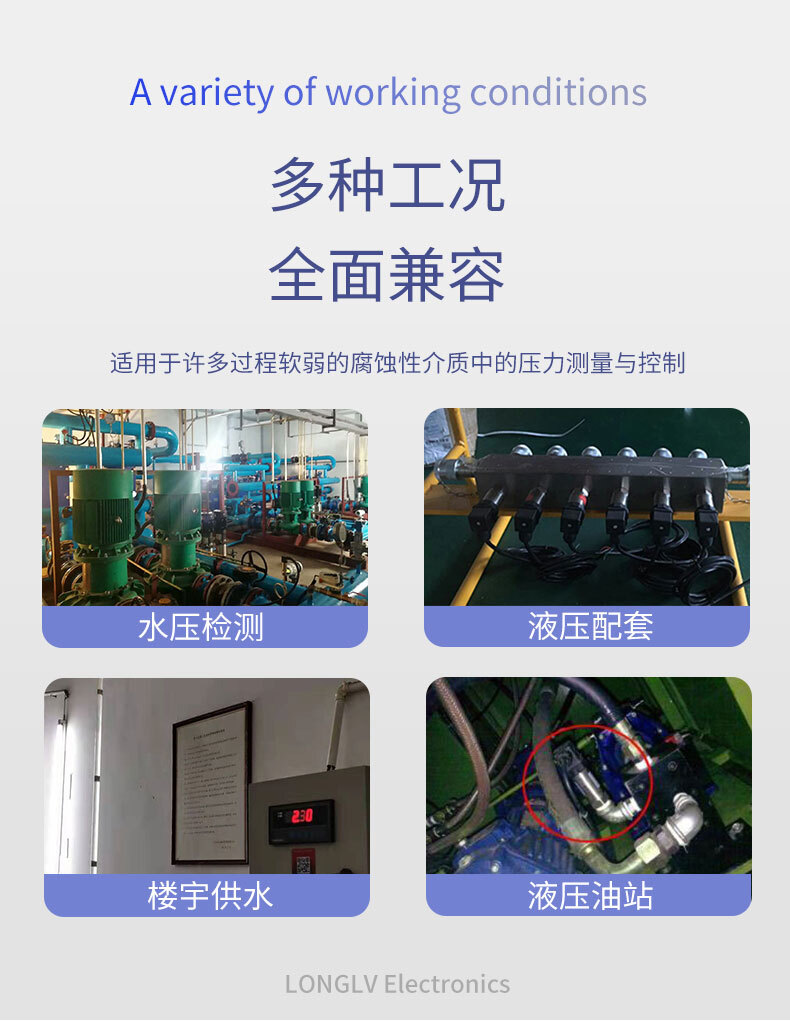

憑借優異的綜合性能，PTL401已廣泛應用于多個核心行業：在化工領域，用于腐蝕性介質、反應釜內壓強的測量與控制，適配復雜介質環境；在液壓與氣動行業，集成于液壓站、氣缸等設備，監測回路壓強變化，防范壓力過載導致的設備損壞；在石油行業，用于原油輸送管道、儲油設備的壓強監測，保障輸送安全；同時還可應用于機械制造、能源、路政等領域的流體壓強監測，成為工業壓強測量的可靠支撐。
