數顯壓力控制器故障排查遵循 “先外部后內部、先電源后信號、先參數后硬件” 的邏輯，隆旅 PTL517 憑借模塊化設計與防護特性，多數故障可現場快速排查。

一、高頻基礎故障：通電無顯示 / 按鍵無響應（PTL517 專屬排查）

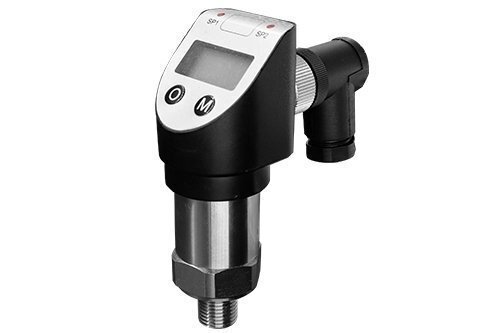

1. 故障現象：PTL517 通電后 LCD 屏黑屏、無背光，按鍵無反饋，無壓力顯示。

2. 核心原因

• 供電異常（DC24V 電壓偏離 21.6-26.4V 范圍、接線松動、正負極接反）；內置保險絲因短路 / 過載熔斷；電源模塊損壞；參數鎖定誤開啟；按鍵面板進灰受潮。

3. 排查步驟（斷電操作，防爆款嚴禁開蓋）

• 先測供電：用萬用表測電源端子 “+V”“-V”，確認電壓合規，松動接線重新緊固，正負極接反則調換，PTL517 雖帶反接保護，仍需規范接線。

• 檢查保險絲：打開外殼找到 “FUSE” 標注的 2A/250V 保險絲，用萬用表測通斷，熔斷則換同規格保險絲，排除短路過載后再通電。

• 解鎖與按鍵清潔：長按 SET 鍵 3 秒解鎖參數，斷電后用干棉簽擦按鍵縫隙，清除灰塵，若仍無響應，可能是按鍵面板損壞，聯系隆旅售后更換。

• 進階檢查：以上均正常，可能是電源模塊或主板故障，返廠檢修。

二、測量不準：顯示漂移 / 誤差大（PTL517 精度保障排查）

1. 故障現象：PTL517 顯示值與標準壓力源偏差超 ±0.5% FS，或壓力穩定時數值波動大。

2. 核心原因

• 取壓點不當（在彎頭、泵口等湍流區）；管路堵塞 / 漏氣；316L 膜片污染腐蝕；溫漂未補償；參數校準錯誤；電磁干擾。

3. 排查步驟

• 管路與取壓點：檢查 G1/4" 接口密封，生料帶纏繞是否堵塞膜片，取壓點移至直管段，液體介質取壓點在側面 / 底部，氣體在頂部 / 側面，加裝過濾器處理含顆粒介質。

• 膜片清潔：泄壓后用無水乙醇輕擦 316L 膜片，清除油污結晶，避免劃傷膜片。

• 校準與參數：進入校準模式，用標準壓力源校準零點與滿量程，保存參數；確認單位切換正確，排除參數誤設。

• 抗干擾處理：模擬量輸出用屏蔽線，屏蔽層單點接地，遠離變頻器、大功率電機等干擾源。

三、輸出異常：4-20mA / 開關量無信號（PTL517 復合輸出排查）

1. 故障現象：PTL517 壓力達標不觸發繼電器 / NPN/PNP 輸出，或 4-20mA 信號無輸出 / 波動。

2. 核心原因

• 閾值設定錯誤（上限＜下限、未保存）；輸出接線松動 / 短路；繼電器觸點燒蝕；模擬量回路開路；負載超額定范圍。

3. 排查步驟

• 核對閾值：按 SET/▲/▼鍵進入設定模式，修正上下限閾值，確保上限＞下限，設定后按 SET 保存，驗證壓力達閾值時是否觸發輸出。

• 檢查接線：模擬量端子 “A+”“A-” 用萬用表測電流，無壓力時應為 4mA，斷線則換線；開關量測 “COM”“NO”“NC” 通斷，繼電器輸出負載超 5A/250VAC 時加中間繼電器。

• 負載匹配：NPN/PNP 輸出匹配 PLC 漏型 / 源型輸入，避免負載不兼容導致信號異常。

四、閾值不觸發：報警 / 控制失效（PTL517 測控邏輯排查）

1. 故障現象：PTL517 壓力達預設閾值，無開關量輸出，無法啟停水泵、閥門等設備。

2. 核心原因

• 閾值設置錯誤；參數未保存；輸出回路故障；執行機構故障。

3. 排查步驟

• 重新設定閾值：進入菜單確認上限＞下限，設置后長按 SET 保存，PTL517 會自動鎖定參數防誤改。

• 輸出回路檢測：用萬用表測開關量端子通斷，接線松動則緊固，繼電器燒蝕則更換，執行機構故障則排查接觸器、電磁閥等外部設備。

• 聯動測試：緩慢加壓，觀察 PTL517 顯示與輸出動作是否同步，遲滯值設置合理，避免頻繁啟停。

五、防護與固定問題：設備損壞 / 信號不穩（PTL517 適配性排查）

1. 故障現象：戶外安裝的 PTL517 進水受潮，振動導致讀數波動，線纜破損。

2. 核心原因

• 接線盒密封不嚴；未加裝減震支架；線纜固定不當；未做遮陽防雨措施。

3. 排查步驟

• 密封檢查：擰緊 M12 航空插頭或線纜接頭，確保 IP65 防護，戶外加裝防雨罩，線纜接口朝下。

• 減震固定：振動工況加裝減震支架，用支架固定本體，線纜用卡扣固定，避免拉扯接口。

• 環境適配：溫度超 - 20℃~80℃時加裝保溫 / 散熱裝置，防爆場景用防爆接線盒與填料密封。

六、隆旅 PTL517 故障排查核心要點與售后支持

1. 優先排查供電、接線、參數等易解決問題，再查硬件；防爆款嚴禁帶電開蓋，避免破壞防爆結構。

2. 日常維護定期清潔膜片、檢查密封與接線，每半年用標準壓力源校準一次。

3. 復雜故障（主板、電源模塊損壞）可聯系上海隆旅電子，提供免費技術咨詢，支持返廠檢修與配件更換，保障設備穩定運行。
