數顯壓力表是集成壓力信號采集、數字化處理、數字屏顯、信號輸出功能于一體的工業壓力測量與控制儀表，核心是通過內置壓力敏感元件將流體壓力轉化為電信號，經放大、補償、模數轉換后，由 LCD/LED 屏直觀顯示壓力值，部分型號可擴展模擬量遠傳、開關量控制、數字通訊等功能，實現 “測量 - 顯示 - 控制” 一體化，是替代傳統指針式壓力表的主流工業測控器件。

核心功能構成

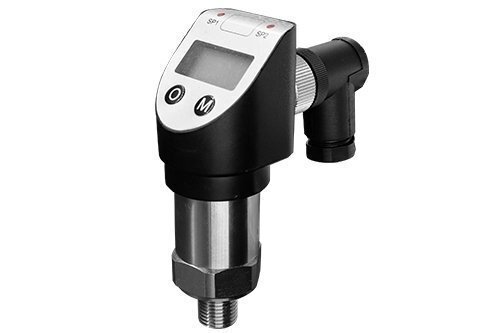

PTL517 以 316L 擴散硅壓力芯體為采集核心，利用壓阻效應感知氣體、液體及微腐蝕介質的壓力變化，將壓力信號轉化為微弱電信號；經高精度放大電路、溫度與非線性補償電路優化后，通過 A/D 轉換器轉為數字信號，由四位 LCD 屏實時顯示壓力值，支持 MPa、kgf/cm2、psi 單位一鍵切換，現場讀數無視覺誤差。

同時，它集成 4-20mA 標準模擬量輸出與繼電器 / NPN/PNP 開關量輸出，既能將壓力數據遠傳至 PLC/DCS 系統實現遠程監測，又能根據預設壓力閾值觸發設備啟停、報警等控制動作，無需額外搭配壓力變送器或開關，實現 “測控一體”。

工作邏輯閉環

被測介質壓力作用于 PTL517 的 316L 膜片→芯體輸出與壓力成正比的 mV 級信號→信號經處理后轉為數字壓力值并顯示→微處理器實時對比壓力值與預設閾值→達標時自動輸出開關量信號→模擬量同步傳輸壓力數據至控制系統，形成 “采集 - 處理 - 顯示 - 控制 - 遠傳” 的完整工作閉環。

場景適配特性

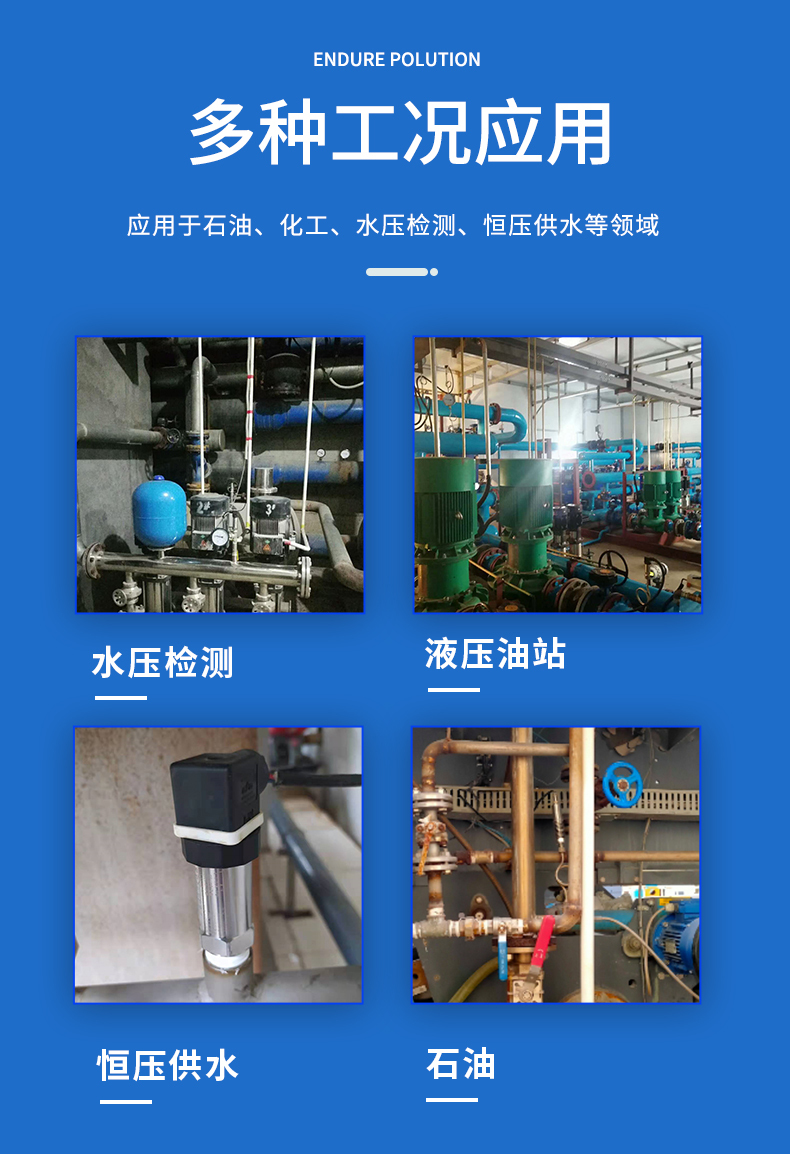

PTL517 具備 IP65 防護等級，采用 G1/4" 標準螺紋接口，支持 DC12-36V 寬電壓供電，內置反接保護與過壓保護（耐受 150% 量程過載），可直接安裝于液壓系統、供水管道、化工設備等場景；針對強腐蝕、防爆、真空等特殊工況，隆旅電子可提供定制化解決方案，如加裝隔膜密封、升級防爆結構、拓展負壓量程等，進一步拓展其應用邊界。

與傳統壓力表的核心差異

傳統指針式壓力表僅能現場讀數，精度低、易受振動影響，無信號輸出功能；而 PTL517 這類數顯壓力表，精度可達 ±0.5% FS，數字顯示直觀精準，兼具遠程監測與現場控制能力，操作調試便捷，維護成本更低，是工業自動化壓力測控的核心解決方案。
