平面型壓力變送器是一款專為粘稠、易結晶、含微小顆粒、易粘附的復雜介質設計的專用壓力測量設備，屬于壓力變送器的細分品類，核心特征是采用平齊無腔的膜片結構，膜片與被測介質接觸的表面無凹槽、無腔室、無死角，可直接與管道或罐體內壁齊平安裝，從根源上解決普通壓力變送器測量此類介質時易出現的殘留、堵塞、結垢問題，同時兼顧壓力測量的精準性、穩定性與工況適配性，廣泛應用于食品飲料、化工、制藥、日化、冶金礦山等行業的復雜介質壓力測控場景。

1. 核心結構：無腔平齊膜片，適配復雜介質核心設計

2.

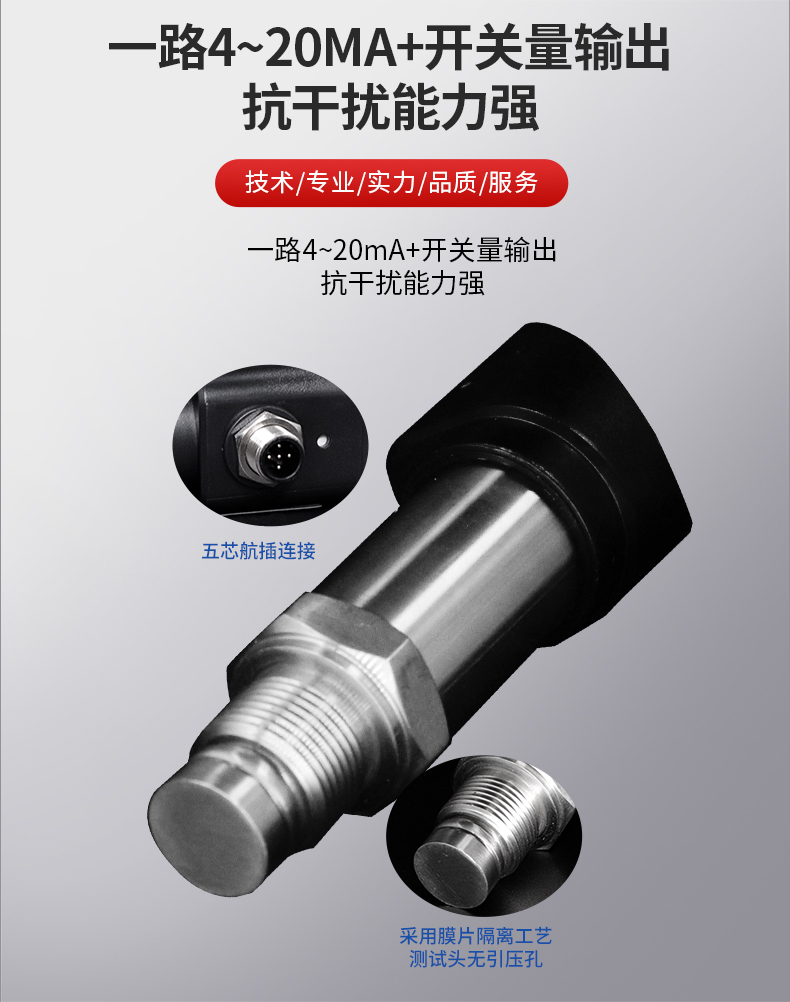

   PTL534 采用一體化平齊膜片設計，與介質直接接觸的膜片為 316L 不銹鋼材質，也可根據工況定制哈氏合金、鉭、PTFE 涂層等材質，膜片表面經鏡面拋光處理，粗糙度 Ra≤0.8μm，光滑度與抗粘附性優異，醬料、泥漿、涂料、膏狀藥劑等粘稠介質流經時無殘留，含微小顆粒的礦漿、漿料也不會在膜片處堆積。膜片與內部的進口擴散硅敏感芯體之間填充無菌硅油，硅油作為壓力傳遞介質，既能將膜片受壓力產生的微形變均勻傳導至芯體，又能實現芯體與被測介質的物理隔離，避免芯體被腐蝕、堵塞，有效延長傳感器使用壽命。同時 PTL534 標配衛生級卡箍接口，可快速拆裝，完全適配 CIP/SIP 在線清洗滅菌工藝，滿足食品、制藥等行業的衛生合規要求，也可根據需求定制螺紋、法蘭接口，適配不同設備安裝場景。

3.

4. 測量原理：擴散硅壓阻效應，兼顧精準與穩定

   PTL534 依托擴散硅壓阻效應實現壓力測量，屬于電子式壓力變送器范疇。當被測介質的壓力作用于平齊膜片表面時，膜片產生與壓力成正比的微形變，通過內部硅油將壓力均勻傳遞至擴散硅敏感芯體，芯體表面的應變片組成惠斯通電橋，壓力帶來的微形變會使應變片電阻值發生線性變化，打破電橋平衡狀態，輸出與壓力值成正比的 mV 級微弱模擬信號。該微弱信號經傳感器內置的高精度信號調理電路進行放大、濾波處理，再通過智能溫度補償算法自動修正 - 20℃~120℃溫度范圍內的零點漂移與靈敏度漂移，最終轉化為 4-20mA 標準模擬量信號輸出，也可定制 RS485/Modbus 數字通訊信號，能直接接入 PLC、DCS 等工業控制系統，實現壓力數據的遠程監測與閉環控制。

5. 核心特性：區別于普通壓力變送器的專屬優勢

6.

   作為標準的平面型壓力變送器，PTL534 繼承了該品類的核心特性，也是其與普通壓力變送器的核心差異：一是抗粘附、防堵塞，無腔平齊膜片無介質滯留空間，清潔時清洗液可完全覆蓋膜片表面，無清潔盲區，大幅降低維護頻率；二是多材質定制，適配性廣，通過膜片材質定制，可應對中性粘稠、強酸強堿強腐蝕、易結晶等不同介質工況；三是測量精準，穩定性高，綜合測量精度達 ±0.25% FS，量程覆蓋 0~0.1MPa 至 0~60MPa，內置濾波模塊可抵御電磁干擾，適配工業現場的復雜電磁環境；四是防護與過載能力優異，具備 150% 量程過載保護，能抵御瞬時壓力沖擊，避免芯體損壞，外殼密封設計確保防護等級滿足工業現場需求，可在潮濕、多塵等環境中長期穩定運行。
