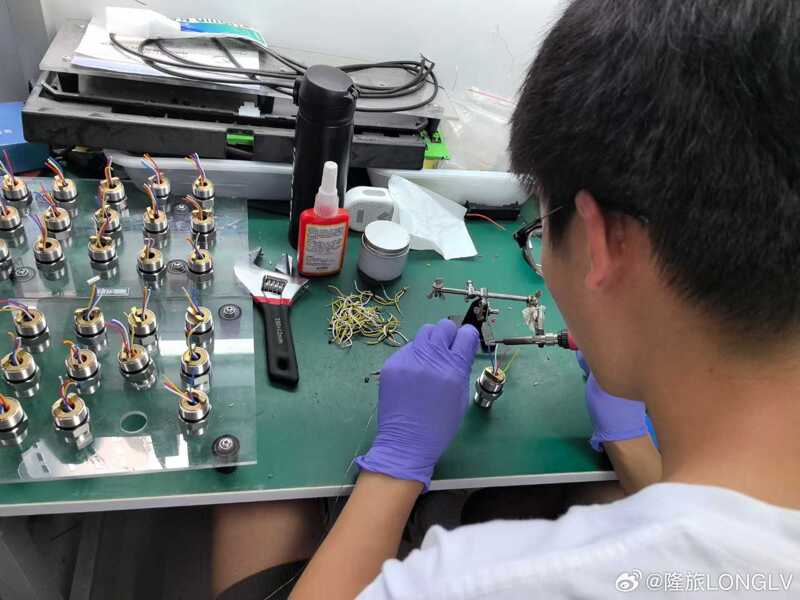

平面型壓力變送器的調試核心是精準完成零點與量程校準、驗證信號穩定性、消除膜片粘附與安裝應力對測量的影響，隆旅 PTL534 作為擴散硅型卡箍安裝款平面壓力變送器，調試流程遵循 “清潔為先、無載校準、逐級驗證” 的原則，以下結合上海隆旅電子標準化方案。

一、調試前準備（清潔與安全雙重把控）

1. 膜片清潔與衛生防護

   調試前需徹底清潔 PTL534 的平齊膜片表面，若膜片殘留粘稠介質、顆?；蚪Y(jié)晶物，會導致零點漂移與測量誤差。對于食品醫藥行業應用的 PTL534，需用食品級清洗劑或醫用酒精擦拭膜片，再用潔凈水沖洗干凈并晾干；對于化工行業的強腐蝕介質工況，需用對應中和液清潔后，用清水擦拭，避免殘留介質腐蝕膜片或影響校準精度。操作人員需佩戴無塵手套，嚴禁直接用手接觸膜片，防止指紋粘附影響測量。

2. 安全與工況檢查

   切斷被測設備的壓力源并完全泄壓，確保 PTL534 處于無壓力負載狀態；核對 PTL534 的量程與實際工況壓力匹配，建議預留 20% 量程余量，避免過載損壞芯體；確認供電電壓為 DC 12-36V，與傳感器額定電壓一致，防止電壓過高燒毀內部電路。若為防爆定制款 PTL534，需在非防爆區域完成調試，嚴禁在易燃易爆環境帶電操作。

3. 機械安裝與接線檢查

   檢查 PTL534 的卡箍安裝是否牢固，膜片是否與管道 / 罐體內壁齊平，避免安裝歪斜導致膜片承受附加應力；手動輕推傳感器殼體，確認無松動、無卡滯。核對電氣接線，電源正負極對應 “+V”“-V” 端子，4-20mA 模擬量信號對應 “I+”“I-” 端子，RS485 數字信號對應 “A”“B” 端子（定制款）；信號線需采用雙絞屏蔽線纜，屏蔽層單端接地，且與電源線分開布線，間距不小于 20cm，防止電磁干擾。

4. 工具與設備準備

   備好萬用表、標準壓力源（需配備衛生級轉接接頭，避免污染膜片）、絕緣螺絲刀、通訊調試線（智能款用）；準備與 PTL534 量程匹配的壓力校準裝置，校準裝置精度需高于 PTL534 的 ±0.25% FS，確保校準結果準確可靠。

二、核心調試步驟（PTL534 專屬操作）

1. 通電預熱與初始狀態檢測

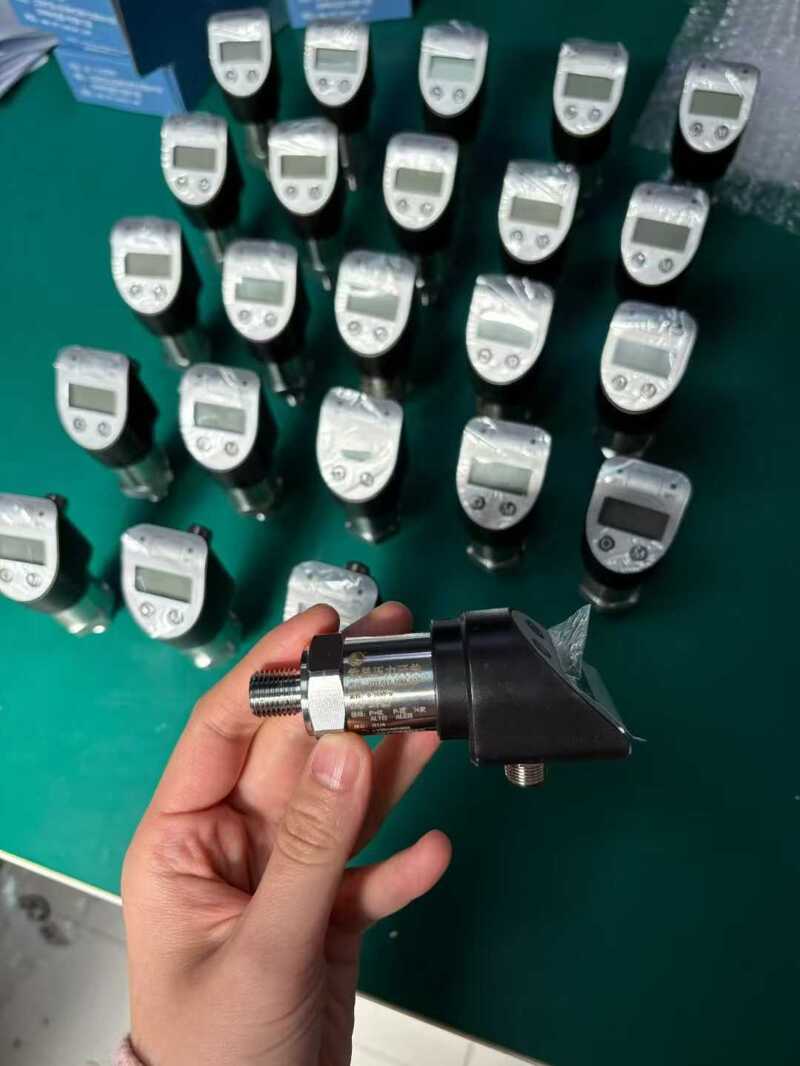

• 對于帶本地顯示的定制款 PTL534，觀察屏幕顯示是否清晰穩定，空載狀態下壓力數值應接近 0，無頻繁跳變或亂碼；

• 對于無顯示的標準款，用萬用表串聯接入 4-20mA 信號回路，測量空載輸出電流，正常狀態下應穩定在 4mA±0.02mA 范圍內，若偏差過大，需先排查接線虛接、供電不穩或膜片殘留介質等問題。

2. 零點校準（消除膜片應力與殘留影響）

1. 保持 PTL534 的壓力接口通大氣，膜片處于完全無負載狀態，若安裝在密閉設備上，需斷開與設備的連接，確保膜片兩側壓力平衡。

2. 標準款 PTL534 可長按零點校準鍵 5 秒，待指示燈閃爍后熄滅，即完成零點校準；無按鍵型號需通過專用調試軟件發送零點校準指令，直至萬用表測量的輸出電流穩定在 4mA。

3. 校準完成后靜置 5 分鐘，觀察零點是否穩定，若數值漂移超出 ±0.1% FS，需重新清潔膜片表面，檢查安裝是否存在應力，排除后再次進行零點校準，確保零點穩定無漂移。

3. 量程校準（全量程精度驗證）

1. 通過衛生級轉接接頭，將標準壓力源與 PTL534 的壓力接口密封連接，確保連接處無泄漏，避免壓力損失影響校準精度；對于粘稠介質專用的 PTL534，可在壓力源與傳感器之間加裝隔離器，防止校準介質污染膜片。

2. 緩慢施加壓力至滿量程的 25%、50%、75%、100%，每個壓力點保持穩定 2 分鐘，待數值無波動后，記錄 PTL534 的顯示值或輸出電流值，與標準壓力源的讀數對比，誤差需控制在 ±0.25% FS 以內。

3. 施加滿量程壓力時，通過調試軟件或按鍵進入量程標定模式，輸入標準壓力值并保存參數；完成標定后逐步泄壓至零，再次核對零點輸出是否回歸 4mA，若存在偏差，需重復零點與量程校準步驟，確保兩者精度均達標。

4. 對于開關量輸出定制款 PTL534，需在標定過程中設置壓力閾值，模擬過載工況，驗證開關量信號是否能準確觸發報警或設備啟停動作。

4. 信號輸出與抗干擾驗證

1. 模擬量信號驗證：在 0%、25%、50%、75%、100% 量程壓力下，分別測量輸出電流，確認電流值嚴格對應 4mA、8mA、12mA、16mA、20mA，線性變化無斷點、無跳變；若信號波動較大，需檢查屏蔽線纜接地是否良好，或是否靠近變頻器、電焊機等強干擾源，及時調整布線位置。

2. 數字量信號驗證（智能款）：通過 RS485 接口連接傳感器與電腦，打開調試軟件，讀取設備型號、量程、壓力數值等參數，驗證參數讀取與修改功能正常；模擬壓力快速變化，觀察軟件端數據是否實時同步，響應延遲需小于 100ms。

3. 抗粘附驗證：針對粘稠介質工況，可在膜片表面輕涂一層模擬介質（如凡士林），再清潔后重新校準零點，驗證膜片清潔后是否能快速恢復精準測量，確保實際應用中介質粘附清理后無需反復校準。

三、常見調試問題與隆旅解決方案

1. 零點漂移嚴重

• 原因：膜片殘留介質或結晶、安裝應力過大、溫度波動劇烈

• 方案：用專用清洗劑徹底清潔膜片并晾干；重新調整卡箍安裝位置，確保膜片無附加應力；待環境溫度穩定后再次校準，或啟用 PTL534 的溫度補償功能。

2. 量程校準誤差超標

• 原因：標準壓力源精度不足、連接管路泄漏、芯體過載損壞

• 方案：更換精度≥0.1% FS 的標準壓力源；檢查管路密封，更換損壞的密封墊片；若芯體過載，聯系隆旅售后檢修或更換。

3. 信號輸出無變化

• 原因：接線錯誤、供電電壓不足、膜片損壞

• 方案：重新核對接線端子定義，確保電源與信號回路連接正確；測量供電電壓，確保在 12-36V 范圍內；檢查膜片是否有劃痕或破損，損壞需及時更換。

四、調試后收尾與維護建議

1. 參數鎖定與記錄

   調試完成后，通過軟件鎖定 PTL534 的零點與量程參數，防止非授權人員誤修改；記錄校準時間、零點偏移量、各負載點誤差數據，存檔形成校準報告，滿足食品醫藥、化工等行業的合規追溯要求。

2. 復位安裝與清潔

   再次清潔 PTL534 的膜片與卡箍接口，更換新的衛生級密封墊片，按工藝要求安裝回被測設備；確?？ü繑Q緊力度均勻，無介質泄漏風險，避免影響后續生產。

3. 日常維護建議

   每 3-6 個月對 PTL534 進行一次校準，若用于粘稠、易結晶介質工況，需縮短校準周期至 1-2 個月；每次清潔設備后，建議進行一次零點校驗，確保測量精度穩定；定期檢查膜片表面狀態，發現劃痕或腐蝕及時處理。
