平面型壓力變送器的安裝核心是保障膜片平齊無應力、連接密封無泄漏、安裝位置適配復雜介質工況，需遵循無死角、易清潔的原則，避免粘稠、含顆粒介質殘留堵塞。隆旅 PTL534 作為型平面壓力變送器，安裝流程兼顧衛生合規性與現場實用性。

一、安裝前準備（清潔與適配雙重保障）

1. 膜片清潔與衛生防護

   安裝前需對 PTL534 的平齊膜片進行徹底清潔，若為食品醫藥行業應用，用食品級清洗劑或醫用酒精擦拭膜片表面，去除出廠保護油與灰塵，再用潔凈水沖洗晾干；若為化工行業應用，針對強腐蝕介質工況，需用中性清洗劑清潔膜片，避免殘留雜質影響后續測量。操作人員需佩戴無塵手套，嚴禁直接用手接觸膜片，防止指紋粘附或汗液腐蝕膜片。

2. 工況與產品參數核對

   確認被測介質的溫度、壓力范圍與 PTL534 的額定參數匹配，介質溫度需控制在 - 20℃~120℃，壓力量程建議預留 20% 余量，避免過載損壞芯體；核對 PTL534 的卡箍規格（標配 Φ25、Φ40 等）與現場設備接口一致，若接口不符需選用衛生級轉接卡箍，嚴禁使用非衛生級配件導致介質污染。

3. 工具與配件準備

   備好衛生級卡箍扳手、扭矩扳手、食品級硅膠 / 氟橡膠密封墊片、不銹鋼安裝支架；電氣接線需準備雙絞屏蔽線纜、衛生級電纜密封接頭；針對粘稠易結晶介質工況，需額外準備衛生級隔離器或沖洗環，防止介質在膜片處結塊；戶外或潮濕環境安裝需準備防雨防塵罩，確保防護等級不低于 IP65。

二、取壓點選擇（適配復雜介質的核心前提）

1. 核心選點原則

   取壓點需選在設備或管道的直管段，避開彎頭、閥門、攪拌槳等湍流或易積料區域，上游直管段長度≥10 倍管徑，下游≥5 倍管徑，確保壓力穩定無波動。同時取壓點位置需便于膜片清潔與傳感器維護，無安裝盲區，避免介質長期堆積。

2. 不同介質的取壓技巧

• 粘稠液體介質：取壓點設在罐體側面或管道底部，確保膜片與介質充分接觸，避免頂部氣囊影響測量；取壓口需與管道內壁齊平，與 PTL534 的膜片無縫銜接，杜絕介質殘留死角。

• 含顆粒介質：取壓點需避開顆粒沉降區域，可加裝防堵導壓管，同時在傳感器與取壓口之間加裝衛生級過濾器，過濾精度≥100 目，防止顆粒磨損膜片。

• 易結晶介質：取壓點需靠近伴熱裝置，避免介質在膜片表面結晶；必要時可安裝沖洗環，定期用潔凈介質沖洗膜片，保持測量通暢。

3. 衛生工藝適配要求

   取壓點需滿足 CIP/SIP 在線清洗滅菌工藝要求，清洗時清洗液能完全覆蓋 PTL534 的膜片表面，無清潔盲區；安裝位置需預留足夠的拆卸空間，便于傳感器的清潔、校準與更換。

三、機械安裝（卡箍快裝核心步驟）

1. 接口預處理

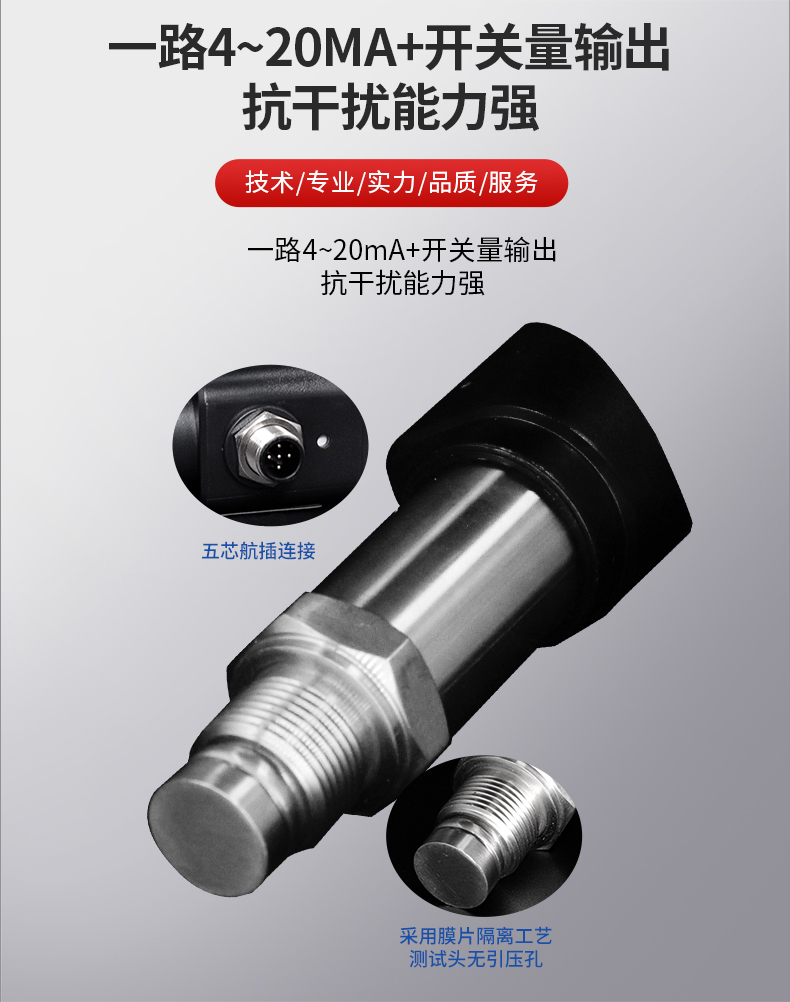

   清理現場設備取壓口的焊渣、毛刺與殘留介質，用專用工具將取壓口打磨至粗糙度 Ra≤0.8μm，確保與 PTL534 的膜片表面平齊貼合；在 PTL534 的卡箍接口處放置一片全新的食品級密封墊片，墊片需與接口規格匹配，無破損、無褶皺，確保密封效果。

2. 卡箍連接與緊固

   將 PTL534 的膜片端對準設備取壓口，確保膜片與管道內壁完全齊平，無偏移、無凸起；套上衛生級卡箍，用卡箍扳手初步擰緊，再用扭矩扳手校準擰緊扭矩，通常為 15-20N?m，確保密封牢固且無泄漏，同時避免扭矩過大壓迫膜片導致零點漂移。

3. 傳感器固定與防護

   用不銹鋼支架將 PTL534 的殼體固定牢固，確保傳感器無晃動、無振動，支架需與設備或管道可靠連接，避免因設備運行振動導致卡箍松動；若傳感器安裝在人員可觸及的位置，需加裝防護外罩，防止膜片被外力磕碰損壞；針對含顆粒介質工況，可在膜片外側加裝衛生級保護罩，防止顆粒直接沖刷膜片。

4. 特殊工況安裝處理

• 高溫滅菌場景：PTL534 與設備之間需加裝衛生級膨脹節，抵消 SIP 滅菌時的熱脹冷縮應力，保護傳感器彈性元件；密封墊片需選用耐高溫氟橡膠材質，耐受 135℃高溫蒸汽。

• 強腐蝕場景：若 PTL534 采用哈氏合金或鉭膜片，安裝時需避免使用碳鋼工具接觸膜片，防止鐵離子污染膜片表面；連接卡箍需選用 316L 不銹鋼材質，提升耐腐蝕性。

四、電氣接線（規范接線防干擾）

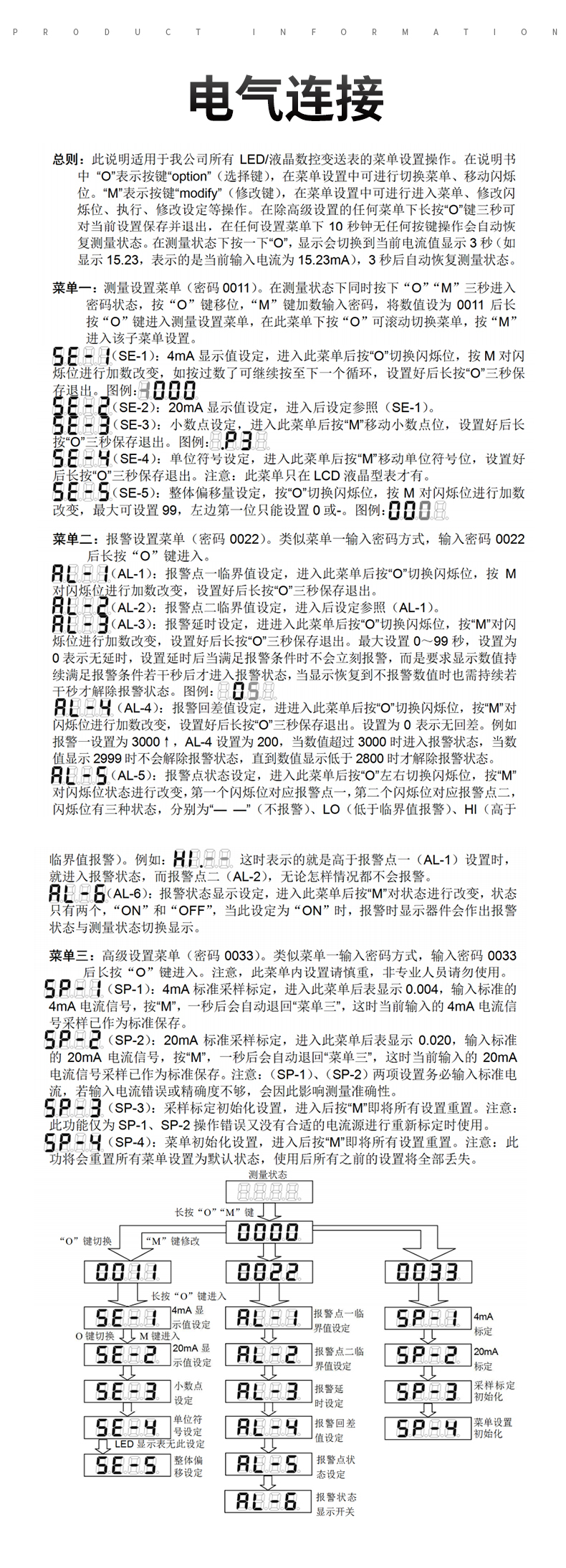

1. 接線端子識別

   PTL534 的接線端子功能清晰，需嚴格按照產品手冊接線：DC12-36V 電源對應 “+V”“-V” 端子；4-20mA 模擬量信號對應 “I+”“I-” 端子；RS485 數字通訊對應 “A”“B” 端子（定制款）。

2. 接線操作規范

   電源線與信號線需分開布線，間距不小于 20cm，避免電源干擾信號傳輸；扭矩與轉速信號建議使用雙絞屏蔽線纜，屏蔽層單端接地（接地電阻≤4Ω），接地端靠近信號接收端（如 PLC），有效抵御電磁干擾。

   線纜穿過接線盒時需加裝衛生級電纜密封接頭，擰緊接頭壓緊螺母，確保接線盒密封良好，防止水汽、粉塵進入；接線完成后，用絕緣膠帶包裹端子，蓋上接線盒蓋板并擰緊螺栓，防護等級需滿足現場工況要求。

3. 防爆場景接線要求

   若為防爆定制款 PTL534，需使用防爆線纜與防爆接線盒，線纜穿入接線盒后需用防爆填料密封，確保無間隙；嚴禁更改傳感器的防爆結構，接線完成后需檢查防爆面是否完好，無劃痕、無損傷。

五、安裝后校驗與驗證

1. 密封性校驗

   接通被測系統壓力，觀察 PTL534 的卡箍連接處是否有介質泄漏，可在接口處涂抹肥皂水，無氣泡產生即為密封合格；對于無菌系統，需進行保壓測試，壓力保持 30 分鐘無下降即為合格。

2. 測量精度校驗

   通電預熱 10 分鐘后，觀察 PTL534 的輸出信號是否穩定，空載狀態下 4-20mA 信號應為 4mA，施加標準壓力后信號需線性變化，誤差≤±0.25% FS，確保測量精準。

3. 清潔工藝驗證

   進行一次模擬 CIP 清洗，觀察清洗液是否能完全覆蓋傳感器膜片，無清潔盲區；清洗完成后擦干膜片，再次校驗零點，確保清洗過程未對測量精度造成影響。
