一、核心工作原理：優化S型彈性體+高精度應變傳感，雙向力值測量更穩定
隆旅LCZ-201B沿用工業測力領域成熟可靠的**S型梁彈性結構**，并針對中小量程受力特性做專項優化，這是其實現穩定測力、長壽命使用的核心基礎。相較于同系列微型款LCZ-201A，這款傳感器的彈性體厚度、受力結構經過精細化調校，既保留了S型結構受力均勻、形變線性度高的優勢，又能承受更大范圍的拉壓力載荷，專門適配5kg~50kg常規中小量程測量，可同時精準檢測拉力與壓力兩種物理量，無需區分受力方向，兼顧靜態測力與低速動態力值監測，適配絕大多數工業常規測力場景，通用性遠超微型款傳感器。
其核心工作原理依托**應變電阻效應**完成力電信號的精準轉換，測量邏輯成熟穩定、誤差可控：傳感器內部彈性梁表面緊密貼合高精密電阻應變片，組成全橋惠斯通電橋，當外部拉力或壓力作用于傳感器受力端時，優化后的S型彈性體發生均勻且可控的微小彈性形變，帶動應變片同步產生形變，應變片電阻值隨之發生線性變化；電橋?qū)㈦娮枳兓D(zhuǎn)化為微弱的毫伏級電壓信號，再經過內部低噪聲信號調理、線性校正處理后，輸出與外力大小完全成正比的mV/V標準模擬信號。后續可搭配專用變送器、數據采集儀、PLC控制系統或工控上位機，完成信號放大、數值顯示、曲線記錄、閾值報警與數據存儲，完整實現拉壓力物理量從受力感知、信號轉換到數字化管控的全流程閉環。
為進一步提升測量穩定性，LCZ-201B內置**雙路高精度溫度補償模塊**，針對零點漂移與靈敏度漂移做雙重補償，有效抵消-20~80℃工作環境內溫度波動帶來的測量偏差，徹底解決溫漂導致的力值失真問題；同時采用加厚全密封焊接封裝工藝，兼顧抗電磁干擾與環境防護能力，即便在車間多塵、潮濕、輕微震動、有電磁干擾的工況下，也能持續輸出
穩定可靠的測量數據，保障拉壓力物理量測量的真實性與重復性。
二、核心產品特性：量程升級+結構優化，兼顧通用性與高可靠性
隆旅LCZ-201B定位**中小量程通用型拉壓力傳感器**，作為L(zhǎng)CZ-201A的升級款，核心圍繞“拓寬量程、強化耐用、提升穩定”三大方向優化，既彌補了微型款量程不足的短板，又保留了高精度、易安裝的優勢，相比普通拉壓力傳感器，場景適配性更強、性價比更高，全面滿足工業常規測力的各類嚴苛要求。

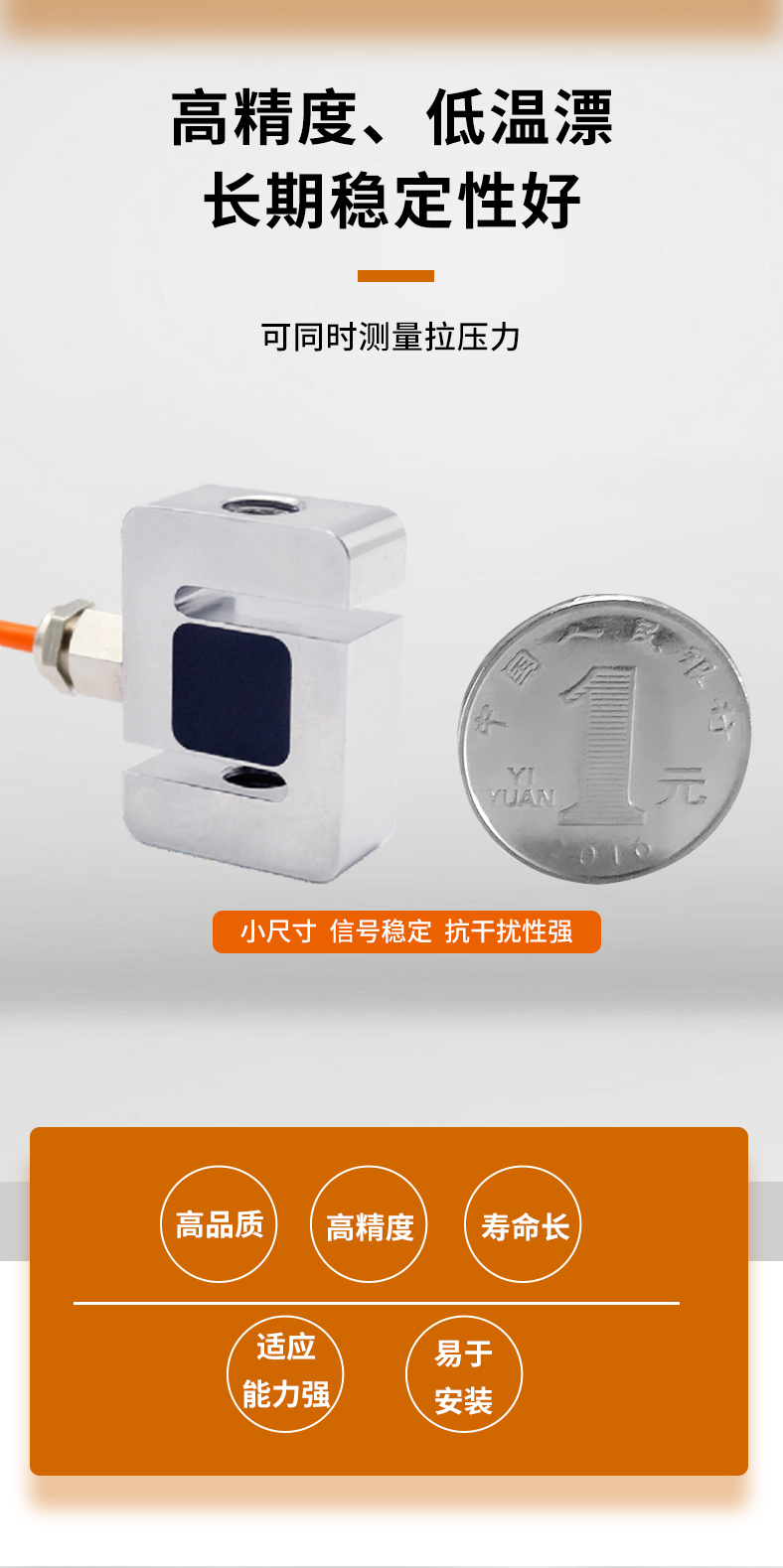

1. 優化S型結構，安裝便捷通用性強
采用工業標準S型梁結構，整體尺寸適中、受力端設計規范，兩端配備標準螺紋孔，支持螺桿、吊環、法蘭等多種連接件安裝，無需定制復雜工裝，即可快速適配各類測力設備、工裝夾具、推拉力計與自動化測控系統。結構設計緊湊，不占用過多安裝空間，既能適配固定工位測力，也能適配移動式測力設備，安裝方式靈活多樣，可滿足拉力垂直測量、壓力平面測量等多種安裝需求，適配場景遠多于微型傳感器。
2. 拉壓雙向測量，量程覆蓋廣適配全
支持**拉力、壓力雙向精準測量**，一款傳感器可同時替代兩款單向測力設備，大幅降低選型與采購成本。標準量程覆蓋5kg、10kg、20kg、30kg、50kg，可根據實際工況定制擴展，完美填補微型傳感器小量程與重型傳感器大量程之間的空白，適配絕大多數工業常規中小力值測量需求，無論是材料拉力測試、工件壓裝力監測，還是設備張力控制、稱重測力，都能穩定勝任。
3. 高精度低蠕變，測量數據精準可靠
采用進口高精密應變片與全橋電路設計，綜合測量誤差控制在極低范圍，非線性誤差≤±0.1%F.S.，重復性與滯后誤差均低至0.05%F.S.，30分鐘蠕變僅0.05%F.S.，可精準捕捉力值細微變化，測量數據一致性高。搭配雙路溫度補償技術，溫度漂移控制在0.05%F.S./10℃以內，長期連續使用無需頻繁校準，既能滿足常規工業測力需求，也能適配對精度有較高要求的精密工裝與檢測場景。
4. 合金材質加厚封裝，耐用性大幅提升
主體采用**優質合金鋼材質**打造，相比不銹鋼材質抗壓強度、抗疲勞性能更優異，可承受反復拉壓載荷，長期使用不易變形、性能不衰減，使用壽命遠超普通微型傳感器。表面經防銹、防氧化特殊處理，全密封焊接工藝讓防護等級達到IP65，有效抵御車間灰塵、潮氣、油污與輕微腐蝕，適配各類惡劣工業環境，無懼長期連續作業損耗，穩定性與耐用性全面優于同系列微型款。
5. 多重過載保護，使用安全無隱患
內置雙重過載保護結構，安全過載可達120%F.S.，極限過載可達150%F.S.，有效抵御瞬時沖擊載荷與誤操作導致的過載受力，避免傳感器內部應變片與彈性體損壞，大幅提升產品使用壽命。搭配標準屏蔽電纜輸出，有效規避周邊電機、變頻器等設備的電磁干擾，信號傳輸無衰減、無失真，確保力值數據精準穩定傳輸，適配各類工業測控系統與自動化設備。
三、完整核心技術參數
參數項目 | 技術指標 | 參數項目 | 技術指標 |
|---|
測量物理量 | 拉力、壓力（雙向） | 輸出靈敏度 | 2.0±0.1mV/V |
標準量程 | 5kg/10kg/20kg/30kg/50kg（可定制） | 輸入阻抗 | 380±10Ω |
非線性誤差 | ≤±0.1%F.S. | 輸出阻抗 | 350±5Ω |
滯后誤差 | ≤0.05%F.S. | 供電電壓 | 5~15VDC（推薦10VDC） |
重復性誤差 | ≤0.05%F.S. | 工作溫度 | -20~80℃ |
30分鐘蠕變 | ≤0.05%F.S. | 絕緣電阻 | ≥2000MΩ/100VDC |
溫度漂移 | ≤0.05%F.S./10℃ | 安全過載 | 120%F.S. |
響應頻率 | 10kHz | 極限過載 | 150%F.S. |
材質 | 優質合金鋼 | 防護等級 | IP65 |

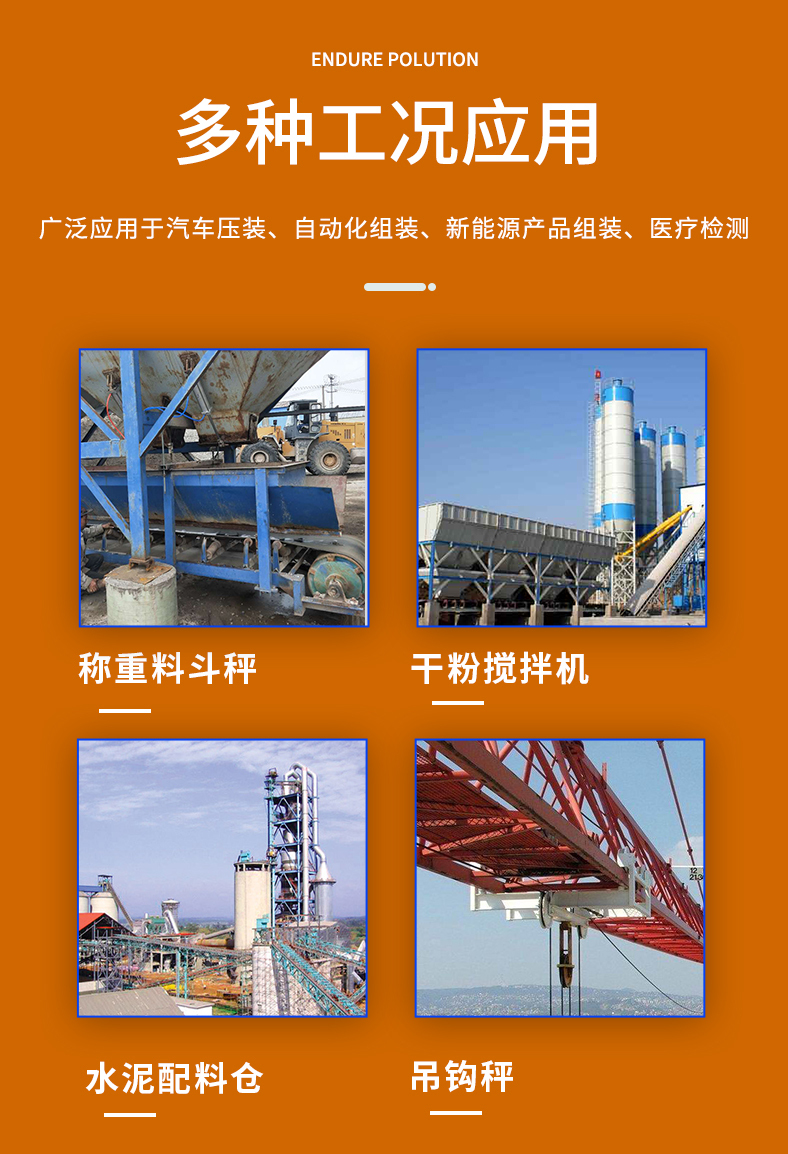

四、典型應用場景，覆蓋全行業常規測力需求
隆旅LCZ-201B憑借量程適中、雙向測量、耐用可靠的核心優勢，廣泛適配各類需要精準測量拉壓力物理量的工業場景，覆蓋機械制造、自動化產線、輕工五金、檢測設備、小型工裝等多個領域，是常規中小量程測力的核心核心部件，適用場景遠多于微型款傳感器。
1. 標準推拉力計與測力檢測儀
作為工業級推拉力計、材料拉力檢測儀、壓力測試儀的核心傳感部件，精準測量各類金屬、塑料、橡膠等材料的拉伸強度、抗壓強度，以及各類工件的插拔力、按壓力，量程覆蓋廣、精度可靠，滿足工廠出廠檢測、來料檢驗、品質管控的常規測力需求，是五金、電子、輕工等行業必備的檢測核心部件。
2. 自動化產線力值監測與控制
應用于小型自動化生產線、裝配線的力值閉環控制，比如工件壓裝、卡扣裝配、物料拉扯等工序，實時監測拉壓力數值，當力值超出設定閾值時自動報警或停機，避免壓裝力過大損壞工件、拉力過大導致物料斷裂，保障產線工藝穩定性，提升產品裝配合格率與生產效率。
3. 小型工裝夾具與試驗機
適配各類小型拉力試驗機、壓力試驗機、工裝夾具，用于產品力學性能測試、夾具夾持力監測、設備張力控制，結構扎實、抗疲勞性強，可承受長期反復測力作業，尤其適合車間固定工位的連續檢測與監測，替代傳統笨重測力設備，提升設備整體靈活性。
4. 機械設備與起重張力監測
用于小型起重設備、卷?yè)P(yáng)機、輸送設備的繩索張力監測，實時反饋拉力數值，防止過載運行引發設備故障或安全隱患；也可用于小型機械臂、執行機構的末端力反饋，精準控制執行力度，保障機械運行精度，適配各類小型工業機械的力值測控需求。
5. 輕工紡織與包裝設備
適配紡織、造紙、包裝行業的卷材張力監測，精準檢測布料、紙張、包裝膜的拉伸張力，確保卷材輸送、收卷過程張力均勻，避免出現褶皺、斷裂、松緊不一等問題，提升產品加工質量，適配輕工行業連續化生產需求。
6. 試驗機與檢測設備定制
作為各類中小型定制化試驗機、檢測設備的核心測力部件，適配高校實驗室、檢測機構的常規力學試驗，以及企業非標測力設備定制，安裝靈活、兼容性強，可搭配各類采集設備實現數據可視化與追溯，滿足多樣化定制測力需求。
