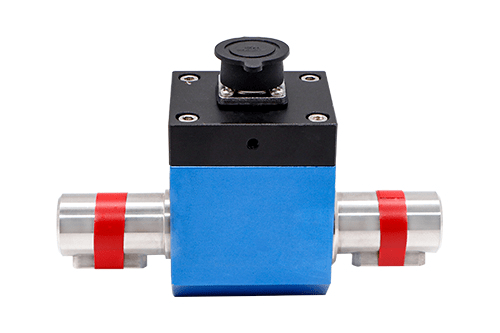

動態扭矩傳感器的核心原理是彈性軸形變感應 + 電信號轉換 + 非接觸信號傳輸，通過捕捉旋轉軸扭矩作用下的微形變，轉化為可采集的標準電信號，實現旋轉工況下扭矩、轉速、功率的實時監測。上海隆旅電子推出的NJL-101 動態扭矩傳感器，作為集電環傳輸型應變片式產品的代表，以高精準度、高穩定性適配多類工業旋轉設備測控需求。

一、 核心工作原理（含 NJL-101 專屬設計細節）

動態扭矩傳感器的運作可拆解為扭矩感應、信號轉換、信號傳輸、數據運算四個關鍵環節，NJL-101 的結構設計深度契合工業現場的穩定性與實用性需求。

扭矩感應：彈性軸微形變捕捉

NJL-101 的核心檢測部件是高強度合金鋼彈性軸，軸體表面按特定角度粘貼高精度電阻應變片，并組成惠斯通電橋。當被測旋轉軸傳遞扭矩至 NJL-101 彈性軸時，軸體發生與扭矩大小成正比的扭轉變形，這種微形變會改變應變片的電阻值，進而打破惠斯通電橋的平衡狀態，輸出與扭矩值線性相關的 mV 級微弱模擬信號。

為適配工業復雜工況，NJL-101 的彈性軸經過特殊熱處理，具備抗疲勞、抗振動特性，可長期承受 150% 量程的過載沖擊而不發生永久形變。

信號轉換：放大濾波與補償校準

應變片輸出的 mV 級信號極易受電磁干擾，且受溫度影響較大。NJL-101 內置高精度信號調理電路，先將微弱信號放大至伏級標準信號，再通過濾波模塊濾除變頻器、大功率電機等設備產生的電磁噪聲；同時集成溫度補償芯片，自動修正 - 20℃~80℃溫度范圍內的零點漂移與靈敏度漂移，確保測量精度穩定在 ±0.5% FS。

經過調理的信號會送入 A/D 轉換器，完成模擬信號到數字信號的轉換，為后續數據運算與傳輸?shù)於ɑA。

信號傳輸：集電環非接觸式傳輸

這是動態扭矩傳感器區別于靜態傳感器的核心設計。NJL-101 采用精密集電環與電刷組件，實現旋轉狀態下的信號無磨損傳輸 —— 彈性軸旋轉時，電橋信號通過集電環傳遞至靜止的信號處理單元，避免了傳統接觸式傳輸?shù)碾娝⒛p、發熱等問題，適配 0-6000r/min 的寬轉速范圍，使用壽命遠超接觸式傳感器。

針對超高轉速或強干擾場景，隆旅電子還可為 NJL-101 定制無線傳輸模塊，徹底擺脫物理傳輸?shù)南拗啤?/span>

數據運算：多參數一體化輸出

NJL-101 內置微型處理器，除了處理扭矩信號外，還集成轉速檢測模塊。通過捕捉彈性軸旋轉頻率，結合扭矩數據進行實時運算，直接輸出功率參數（功率 = 扭矩 × 轉速 ÷9550），實現 “扭矩 - 轉速 - 功率” 三項核心參數的一體化監測。最終，傳感器將數據轉化為 4-20mA 標準模擬量或頻率信號，可直接接入 PLC、DCS 系統，也可通過定制 RS485 通訊模塊實現遠程數據交互。

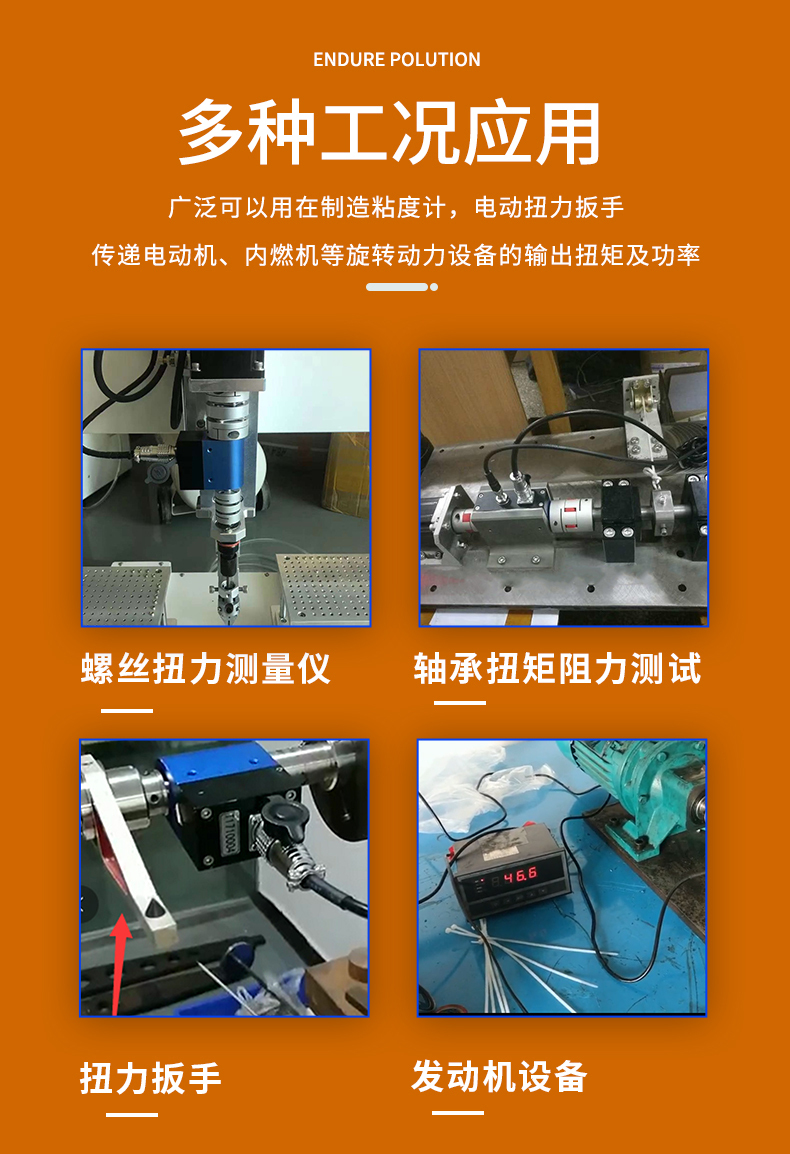

二、 典型應用場景（NJL-101 實操適配案例）

動態扭矩傳感器憑借 “實時監測旋轉動力參數” 的核心優勢，廣泛應用于各類旋轉設備的性能測試、工況監控與故障診斷，NJL-101 以高適配性在以下場景中發揮關鍵作用。

電機與減速機性能測試

在電機出廠檢測、減速機傳動效率測試臺架中，NJL-101 采用軸 - 軸串聯安裝方式，連接電機與負載端?？蓪崟r捕捉電機啟動峰值扭矩、額定負載扭矩、空載扭矩等關鍵數據，同時記錄轉速變化，計算減速機的傳動效率與扭矩損耗，為產品性能優化、質量檢測提供精準數據支撐。例如在減速機測試中，通過對比輸入與輸出扭矩的差值，判斷齒輪嚙合精度與潤滑狀態，助力提升產品可靠性。

工業泵機與風機的負載監測與保護

水泵、風機、空壓機等流體機械的扭矩變化直接反映負載狀態。NJL-101 安裝于泵軸與電機軸之間，實時監測運行扭矩：當泵體出現堵塞、氣蝕故障時，扭矩會異常升高，傳感器可輸出開關量報警信號，觸發設備停機保護，避免電機過載燒毀；在恒壓供水系統中，NJL-101 的扭矩數據可聯動變頻器，動態調節電機轉速，實現節能降耗的目標。

冶金與重型機械的扭矩測控

在軋鋼機、破碎機、礦山輸送機等重型設備中，扭矩是判斷設備負載與運行狀態的核心指標。NJL-101 可耐受高振動、大扭矩工況，實時監測軋輥、破碎錘的工作扭矩，防止因過載導致設備軸體斷裂；同時，通過分析扭矩數據的長期變化趨勢，判斷設備磨損程度，實現預測性維護，減少非計劃停機時間，降低運維成本。

新能源汽車動力系統測試

在電動汽車電機、變速箱、充電樁的測試環節，NJL-101 發揮精準測量優勢。在動力總成測試中，可模擬不同行駛工況，監測電機輸出扭矩與轉速的動態變化，驗證動力系統的穩定性與能效；在充電樁測試中，小量程定制款 NJL-101 可監測充電槍插拔扭矩，確保插拔力度符合安全標準，避免因扭矩過大損壞接口。

精密機械與機器人關節的扭矩控制

在工業機器人關節、精密機床主軸、伺服電機等高精度設備中，扭矩的精準控制直接影響運動精度。NJL-101 的微型化定制款可集成于機器人關節內部，實時監測關節電機的輸出扭矩，實現扭矩閉環控制，確保機器人動作平穩精準；在精密機床切削加工中，可監測主軸切削扭矩，實時調整切削參數，提升加工精度與刀具使用壽命。

三、 上海隆旅電子的解決方案核心

標準化產品方案

以 NJL-101 集電環式動態扭矩傳感器為核心，提供覆蓋 0-5000N?m 扭矩量程的標準化產品，適配絕大多數工業旋轉設備。同時配套提供聯軸器、安裝支架、調試軟件等配件，簡化現場安裝與調試流程，降低用戶使用門檻。

定制化功能拓展

針對特殊工況需求，為 NJL-101 提供定制化服務：超高轉速場景升級無線傳輸模塊；化工防爆場景定制隔爆 / 本安型防爆外殼；精密設備場景定制微型化軸體結構；智能化工廠場景加裝 RS485/Modbus 通訊模塊，對接工業物聯網平臺，實現遠程數據采集與參數設定。

全周期技術支持

提供從選型指導、安裝調試到售后維護的全流程服務。批量采購 NJL-101 可申請免費現場技術培訓，幫助用戶掌握傳感器校準、數據讀取、故障排查技能；產品質保周期長，出現故障可享受 4 小時快速響應服務，保障設備穩定運行。
