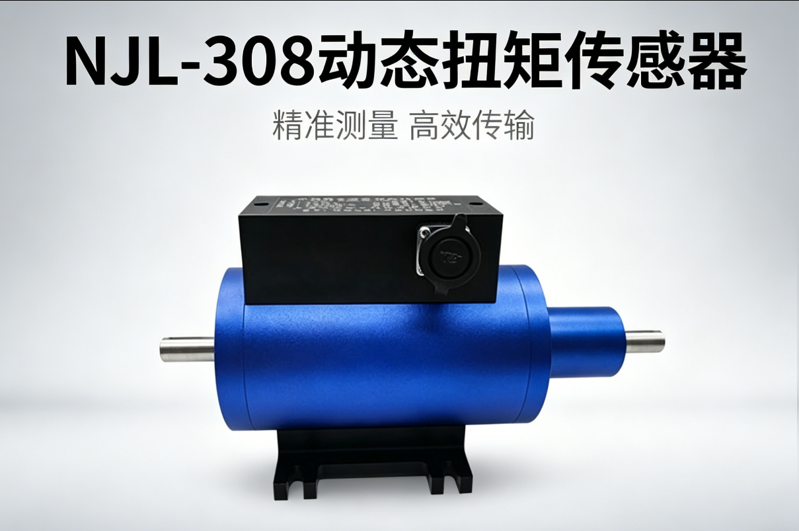

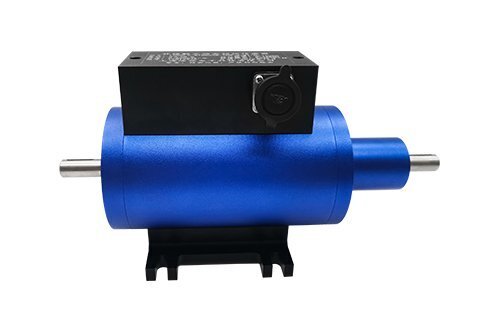

在工業精密制造、微型設備運維、高端儀器測試等領域，微量程動態扭矩的精準測量是保障產品精度、設備穩定運行的核心環節——這類場景下，扭矩量程小、轉速適中但對測量精度、抗干擾能力要求極高，傳統動態扭矩傳感器易出現測量偏差、信號漂移、安裝不便等問題，無法適配微量程動態扭矩“高精度、無損耗、連續監測正反扭矩”的核心需求。上海隆旅電子深耕動態扭矩測量領域，依托成熟的應變橋?qū)Ｓ眉夹g(shù)與非接觸傳輸技術，針對性研發NJL-308微量程高精度非接觸式動態扭矩傳感器，聚焦微量程、中低轉速、強抗干擾的動態扭矩測量工況特點，優化應變片粘貼工藝、高強度不銹鋼彈性軸抗扭承載結構與旋轉平衡設計，實現動態扭矩從物理形變到電信號的快速、精準、無損耗轉換，兼顧測量精度、響應速度、量程覆蓋、轉速適配與長期穩定性，同時融入實用化設計，支持多類型信號輸出與遠距離傳輸，契合動態扭矩傳感器“檢測精度高、穩定性好、不需反復調零即可連續測量正反扭矩”的核心優勢，適配微量程、中低轉速的多行業動態扭矩測量需求，為各類精密設備生產與運維提供可靠的數據支撐。
二、核心產品特性：微量程高精度，適配多場景精密測量
微量程高精度非接觸式動態扭矩傳感器，核心圍繞“微量程精準測量、中低轉速適配、強抗干擾、安裝便捷”四大核心需求設計，依托應變橋?qū)Ｓ眉夹g(shù)與非接觸傳輸技術的雙重優勢，在精度、穩定性、轉速適配、安裝便捷性上實現全方位優化，在微量程測量精度、抗干擾能力、體積緊湊性上具備顯著優勢，同時具備多信號輸出可定制、長期穩定免維護等實用特性，適配多行業微量程動態扭矩測量場景，為精密設備生產與運維提供高性價比、高可靠性的測量
解決方案，尤其適合機器人關節、小型精密電機等對測量精度要求極高的微量程場景。
1. 微量程專屬高精度測量，誤差可控
核心采用高精密箔式應變片與專用應變橋設計，搭配高強度304不銹鋼彈性軸，經過精密切削、強化熱處理與動平衡校準，專門針對微量程動態扭矩優化，可精準捕捉微小扭矩波動（最小可捕捉0.01Nm扭矩變化），綜合精度可達±0.1%F·S、±0.2%F·S（線性+重復性+滯后），年穩定性達0.15%FS/年，非線性誤差≤±0.1%F·S，滯后誤差≤±0.1%F·S，重復性誤差≤±0.05%F·S，無需反復調零即可連續測量，徹底解決傳統微量程傳感器精度不足、信號漂移導致的測量偏差問題，確保微量程動態扭矩測量的精準性與一致性，為精密設備的產品質量管控提供堅實保障。同時優化應變片粘貼工藝，將應變片精準粘貼于彈性軸核心受力區，結合應變區與供電發射區分開設計，有效規避軸承摩擦干擾，進一步提升微量程測量精度。
2. 中低轉速適配，長期穩定無損耗
針對微量程設備中低轉速運行特點優化設計，最高轉速可達3000RPM，部分場景可適配4000RPM，采用非接觸電磁耦合傳輸技術，無機械滑環、無物理接觸，徹底解決傳統接觸式傳感器的機械磨損、信號衰減、引線纏繞問題，支持長時間連續動態運行，無接觸損耗，使用壽命大幅提升，正常工況下可穩定運行50000小時以上，同時避免中低轉速下機械接觸帶來的扭矩干擾，確保微量程動態扭矩測量的穩定性，適配微型電機、精密機器人關節等中低轉速運行的微量程設備，兼顧測量精度與設備運行安全。
3. 強抗干擾設計，適配復雜工業環境
內置多層電磁屏蔽結構與自適應抗干擾濾波電路，專門針對微量程測量場景優化，可有效抵御工業車間電磁干擾、振動干擾、溫度波動干擾，同時優化溫度補償模塊，工作溫度范圍達-20℃~60℃，相對濕度0~90%RH（無凝結），在潮濕、多振動、電磁干擾嚴重的工業場景中，仍可穩定輸出精準扭矩信號，無信號漂移、無數據失真，解決傳統微量程傳感器抗干擾能力弱、易受環境影響的痛點，確保微量程動態扭矩測量的穩定性與可靠性，進一步拓寬產品適用范圍。
4. 多信號輸出可定制，集成便捷
支持5~15kHz頻率信號（標準輸出），可根據用戶實際需求定制4~20mA電流信號、0~5V/0~10V電壓信號，適配不同控制系統、測試設備的集成需求，無需額外配置信號轉換模塊，大幅降低集成成本；同時優化信號傳輸電路，支持遠距離傳輸（最大傳輸距離可達500米），可直接對接PLC、工控機、數據采集儀等設備，實現動態扭矩數據的實時上傳、分析與存儲，適配精密測試臺、微型自動化生產線等需要遠距離監測的微量程場景，契合動態扭矩傳感器可獨立使用的特點。供電電壓支持±15VDC（頻率信號輸出）、24VDC（電壓/電流信號輸出），適配不同工業供電場景，同時內置過載保護模塊，可承受120%F.S.安全過載，避免因瞬時扭矩過載導致的傳感器損壞，進一步提升產品可靠性與使用壽命。
5. 緊湊便捷設計，適配精密設備安裝
采用緊湊化結構設計，體積小巧（相比常規微量程傳感器體積縮小20%以上），重量輕便，兩端支持鍵軸連接，安裝流程簡化為“軸系對接→固定安裝→接線校準”，無需復雜安裝工具，可快速集成于微型電機、精密機器人關節、小型測試臺等微量程設備，適配各類精密設備的安裝空間需求，無需對設備進行大幅改造，降低集成成本與運維難度；同時結構堅固，抗沖擊、抗疲勞性能突出，避免精密設備安裝與運行過程中因碰撞、振動導致的傳感器損壞，兼顧安裝便捷性與使用穩定性。
6. 長期穩定免維護，降低運維成本
核心部件采用高強度耐磨材質，非接觸傳輸設計無機械磨損，無需頻繁維護、無需定期校準，可長期連續穩定運行，有效降低企業運維成本；內置智能故障自檢模塊，可實時反饋傳感器運行狀態，及時發現信號異常、過載等問題，便于工作人員快速排查，避免因傳感器故障導致的微量程測量中斷，確保動態扭矩測量的連續性與可靠性，適配精密設備24小時連續運行的監測需求，進一步提升生產效率。
三、核心技術參數表
參數項目 | 技術指標 | 參數項目 | 技術指標 |
測量物理量 | 動態扭矩、轉速（可選）、功率（計算） | 輸出靈敏度 | 5~15kHz頻率信號（幅值12V，零點10kHz）；可定制4~20mA、0~5V/0~10V |
標準量程 | 0~5/10/20/50Nm（微量程），可定制非標準微量程 | 供電電壓 | ±15VDC（頻率信號輸出）、24VDC（電壓/電流信號輸出） |
綜合精度 | ±0.1%F·S、±0.2%F·S（線性+重復性+滯后） | 最高轉速 | 3000RPM（部分場景可適配4000RPM） |
轉速范圍 | 0~3000RPM | 工作溫度 | -20℃~60℃ |
年穩定性 | 0.15%FS/年 | 相對濕度 | 0~90%RH（無凝結） |
安全過載 | 120%F.S. | 絕緣電阻 | |
材質 | 304不銹鋼彈性軸+鋁合金外殼 | 轉速輸出 | 標準不帶測轉速，可選配固定60脈沖/轉轉速信號 |
信號傳輸方式 | 非接觸電磁耦合傳輸（無接觸、無損耗） | 安裝方式 | 鍵軸連接，緊湊化安裝 |
非線性誤差 | ≤±0.1%F·S | 滯后誤差 | ≤±0.1%F·S |
重復性誤差 | ≤±0.05%F·S | 適用場景 | 微型電機、精密機器人關節等微量程場景 |
四、典型應用場景，覆蓋多行業微量程動態扭矩測量
隆旅NJL-308微量程高精度動態扭矩傳感器，憑借“微量程精準測量、中低轉速適配、強抗干擾、安裝便捷、免維護”的核心優勢，依托應變橋?qū)Ｓ眉夹g(shù)與非接觸傳輸技術的雙重保障，廣泛應用于精密制造、電子設備、機器人研發、儀器儀表、科研實驗等多行業，聚焦微量程動態扭矩的實時監測、工藝優化與故障排查，為各行業精密生產與運維提供精準數據支撐，同時高性價比與可定制化特點，成為替代進口微量程動態扭矩傳感器的理想選擇，助力企業降低采購成本、提升產品質量與生產效率。
1. 微型電機動態扭矩監測場景
適配各類微型直流電機、微型伺服電機的動態扭矩實時監測，精準捕捉電機啟動、運行、制動過程中的瞬時扭矩波動、穩態扭矩與啟停峰值扭矩，無需反復調零，可連續測量正反扭矩，有效規避因扭矩異常導致的電機過熱、磨損、效率下降等問題，為微型電機的性能測試、質量校準、故障排查提供精準數據支撐。例如，在微型電機生產過程中，通過NJL-308監測電機動態扭矩，可精準判斷電機輸出扭矩是否符合標準，篩選不合格產品；在電機運維過程中，實時監測扭矩變化，及時發現電機負載異常、軸承磨損等問題，提前排查故障，延長微型電機使用壽命，同時高精度測量數據可用于電機性能優化，提升電機運行效率。某微型電機制造企業引入NJL-308后，電機出廠合格率提升至99.8%，運維成本降低35%以上。
2. 精密機器人關節動態扭矩監測場景
專為精密機器人關節（如小型協作機器人、微型機器人）的微量程動態扭矩測量設計，適配機器人關節0~5/10Nm微量程動態扭矩監測需求，可精準捕捉機器人關節轉動、伸縮過程中的瞬時扭矩波動，無需反復調零，實現正反扭矩連續測量，確保機器人關節動作精準、平穩、靈活，避免因扭矩異常導致的關節卡頓、動作偏差，保障機器人作業精度。同時緊湊體積適配機器人關節狹小安裝空間，非接觸無損耗傳輸設計適配機器人關節長期動態運行需求，強抗干擾能力可規避機器人控制系統的電磁干擾，進一步提升機器人作業的穩定性與精準性。某機器人研發企業采用NJL-308后，機器人關節動作精度提升40%，故障停機率下降65%。
3. 小型精密測試臺動態扭矩標定場景
作為微量程動態扭矩標定的核心測量部件，適配小型精密測試臺、計量檢測設備的動態扭矩標定與校準需求，可精準捕捉測試臺輸出的微量程動態扭矩，實現動態扭矩的精準標定與校準，為各類小型精密設備、儀器儀表的扭矩測量提供標準參考。高精度測量特性可滿足計量檢測的嚴苛精度要求，支持長時間連續運行，免頻繁維護，同時支持遠距離數據傳輸，便于標定數據的記錄與追溯，符合工業計量檢測體系的追溯要求，解決傳統標定設備精度不足、操作繁瑣的痛點，提升標定效率與標定精度，為精密儀器的精準測量提供堅實保障。
4. 精密傳動系統動態扭矩監測場景
應用于小型精密傳動系統（如微型齒輪箱、精密聯軸器）的動態扭矩實時監測，精準捕捉傳動系統運行過程中的扭矩波動、負載變化，及時發現傳動系統齒輪磨損、嚙合不良等問題，避免因扭矩異常導致的傳動系統故障，同時高精度測量數據可用于傳動系統的工藝優化，提升傳動效率與運行穩定性。緊湊安裝設計可快速集成于精密傳動系統，無需對系統進行大幅改造，非接觸無損耗傳輸設計支持傳動系統長期動態運行，使用壽命長，有效降低運維成本，適配微型齒輪箱、精密聯軸器等小型精密傳動系統的扭矩監測需求。
5. 微型儀器儀表動態扭矩測試場景
適配各類微型儀器儀表（如微型扭矩測試儀、小型粘度計）的動態扭矩測試與校準，可精準測量儀器儀表運行過程中的微量程動態扭矩，確保儀器儀表的測量精度與穩定性，同時支持多信號輸出定制，可直接對接儀器儀表的控制系統，實現扭矩數據的實時上傳與分析，無需額外配置信號轉換模塊，適配微型儀器儀表的集成需求。某微型儀器儀表廠商采用NJL-308后，產品測量精度合格率提升至99.9%，市場認可度顯著提升。
6. 科研與精密測試場景
適配高校、科研機構的微量程動態扭矩相關科研實驗，可精準捕捉實驗過程中的微小扭矩變化、瞬時扭矩波動，為科研實驗提供精準、可靠的數據支撐，同時支持多信號輸出與遠距離傳輸，便于實驗數據的記錄、分析與存儲，緊湊體積與可定制化量程設計，可適配不同科研實驗的微量程扭矩測量需求，助力科研人員開展微量程動態扭矩相關的研究工作，推動精密測量技術的創新與發展，同時可根據科研實驗需求定制非標準微量程與信號輸出方式，進一步提升產品適配性。
