核心工作原理：靜壓傳感+側裝適配+隔爆防護，賦能中小型容器液位精準監測

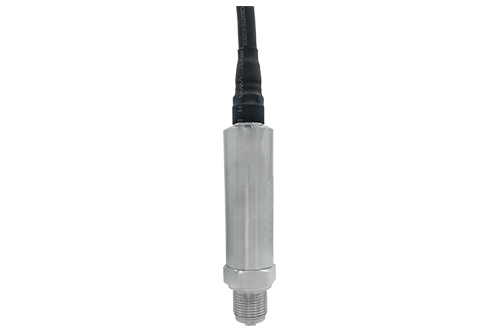

PTL610F側裝式
液位變送器核心工作邏輯延續“測量液體靜壓→換算液位高度”，區別于投入式的浸沒安裝，采用側面法蘭或螺紋安裝設計，通過雙法蘭隔離或磁耦合結構，實現“壓強測量-密封隔離-信號處理-遠程傳輸”一體化設計，既適配中小型容器的安裝空間限制，又保障微壓工況下的測量穩定性與隔爆安全性。其核心組件采用進口微壓擴散硅感壓芯片，搭配先進的貼片工藝及零點、滿量程補償技術，對微小靜壓變化的響應靈敏度極高，可精準捕捉微壓介質的液位波動，相較于傳統芯體，更適配介質壓力微弱的場合測量與控制需求，測量精度更具優勢 。
工作時，將PTL610F通過法蘭或螺紋結構，側裝于被測容器的側壁預設接口處，傳感器測量端通過隔離膜片與容器內液體直接接觸（雙法蘭型號通過法蘭將測量膜片與介質隔離），無需吊裝、不占用容器頂部空間，適配中小型容器的結構特點 。液體靜壓通過隔離膜片傳遞至微壓擴散硅感壓芯片，隔離膜片采用316L不銹鋼材質，具備優良的介質兼容性與密封性，可有效隔絕液體介質與芯體的直接接觸，防止芯體堵塞、腐蝕或損壞，同時避免介質泄漏，適配油漆、飲料、化工溶劑等多種介質 。對于強腐蝕介質場景，可升級哈氏合金隔離膜片，進一步強化防腐性能，擴大介質適配范圍 。
芯體在靜壓作用下產生微小彈性形變，帶動內部壓敏電阻阻值線性變化，通過惠斯通電橋?qū)㈦娮枳兓D(zhuǎn)化為微弱電壓信號。該信號經內部高精度處理模塊完成放大、激光修調溫度補償、非線性校準及抗干擾濾波處理，有效抵消環境溫度、液體密度變化對測量精度的影響，尤其優化了微壓工況下的信號穩定性，避免微小壓強變化被干擾。處理后的信號輸出4~20mA（二線制）、0~5V、1~5V或0~10V（三線制）工業標準信號，可直接與PLC、DCS系統對接，實現液位遠程監測與自動化控制，響應迅速且測量誤差小，可精準捕捉微壓介質的液位微小變化，同時適配容器檢漏場景，精準識別介質泄漏導致的壓強波動 。此外，設備采用隔爆型設計，可有效抵御工業現場的易燃易爆環境風險，提升使用安全性 。
產品特性：側裝專屬優化，適配中小型容器微壓液位場景
PTL610F的核心競爭力集中在“側裝式安裝適配+微壓精準測量+隔爆防腐+全場景穩定運行”，在繼承側裝式液位變送器安裝便捷、節省空間等優勢的基礎上，針對中小型容器、微壓工況的核心需求，重點優化微壓測量精度與隔爆性能，形成四大核心優勢，區別于投入式液位變送器與普通側裝設備，更貼合各類中小型容器的實際應用需求。
安裝適配性方面，PTL601F采用側裝式設計，結構緊湊堅固，支持法蘭安裝與螺紋安裝兩種方式，可直接安裝于容器側壁預設接口，無需改造容器結構、不占用頂部空間，尤其適配中小型儲罐、反應釜等空間有限的場景 。安裝過程便捷高效，無需吊裝設備，僅需通過法蘭或螺紋固定即可完成施工，后期維護時可直接在容器側面拆卸設備，不影響容器內介質存儲與生產流程，大幅降低安裝與維護成本，解決傳統投入式設備安裝繁瑣、維護不便的痛點。

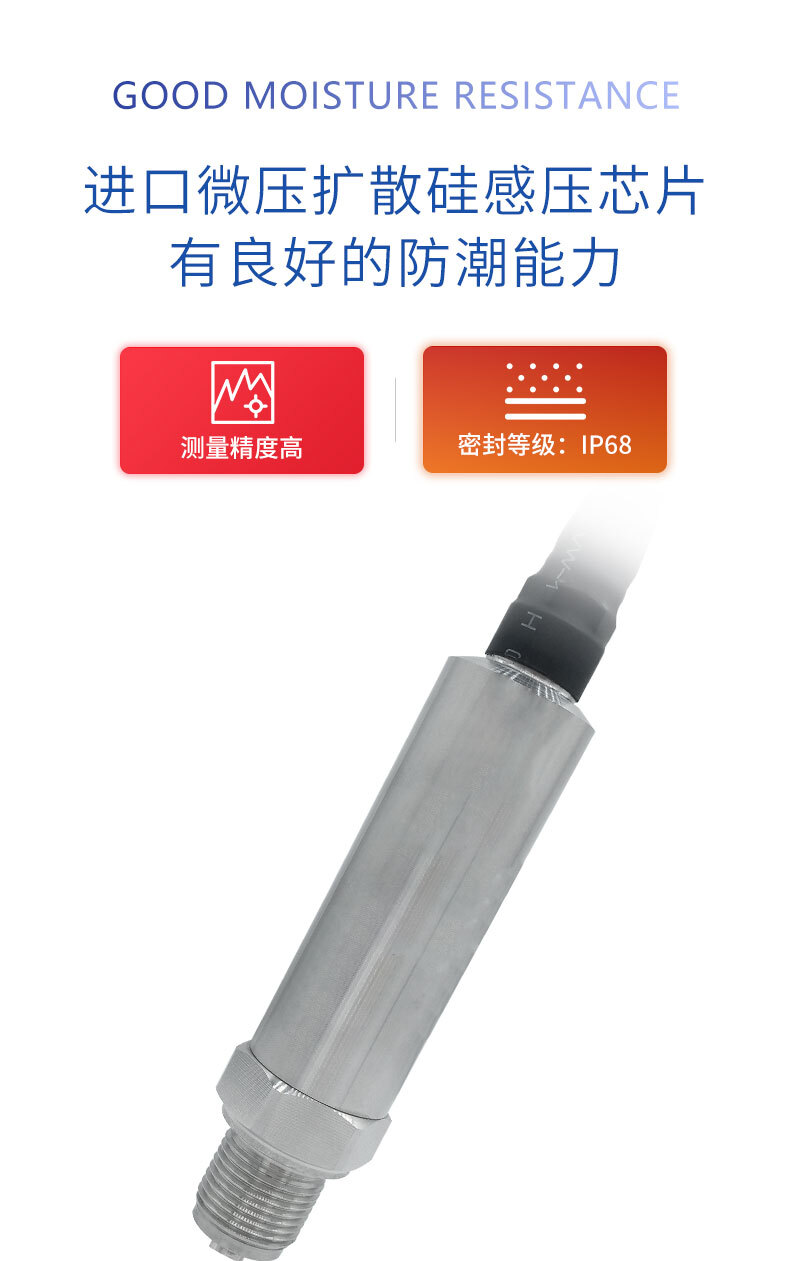

微壓測量與隔爆性能上，PTL610F搭載進口微壓擴散硅感壓芯片，專為微壓工況設計，可精準測量微弱液體靜壓，適配介質壓力微弱的場合，尤其適合油罐、油漆、飲料等液體的瓶、罐包裝物的檢漏需求 。設備綜合精度高，抗干擾能力優異，在微壓范圍內可實現穩定測量，不受液體表面波動、泡沫、雜質的影響；同時采用隔爆型設計，全不銹鋼封焊結構，具備良好的防潮能力及優異的介質兼容性，可適配易燃易爆的工業場景，避免因設備故障引發安全事故 。
防腐與密封性能方面，PTL610F整體采用全不銹鋼封焊結構，核心部件均經過專項防腐處理，隔離膜片常規采用316L不銹鋼，強腐蝕介質場景可升級哈氏合金材質，可耐受多種化工溶劑、弱酸堿介質的侵蝕，適配油漆、化工原料、食品飲料等多種介質的測量需求 。設備密封性能優良，通過法蘭密封設計，可有效防止介質泄漏，保障生產安全；防護等級達IP65及以上，可有效抵御車間粉塵、潮濕氣體、介質飛濺等復雜環境的侵蝕，無需額外防護裝置即可滿足工業現場的長期使用需求 。
測量精度與穩定性方面，PTL610F綜合精度分為±0.2%F·S、±0.5%F·S兩檔可選，長期穩定性控制在0.1%F·S/年，溫漂系數更低，可有效抵消溫度變化對液體密度及芯體性能的影響，確保不同環境下的測量一致性；在20Hz~1000Hz機械振動范圍內，輸出變化小于0.1%F·S，抗振動、抗干擾能力優異，適配工業現場的振動環境，測量穩定性遠超普通側裝液位測量設備 。同時，設備支持電源反相極性保護及過載限流保護，安裝時正負極接反不會損壞設備，異常工況下可自動限流，提升設備使用安全性與使用壽命。
關鍵技術參數：精準適配中小型容器微壓液位測量需求
PTL610F的參數配置全面貼合各類中小型容器、微壓液位測量場景的需求，量程選擇靈活，精度、隔爆性能與安裝適配性針對性優化，可精準匹配不同深度、不同介質的微壓液位測量需求。量程范圍以水位高度（mH?O）為單位，涵蓋0~0.5、1、2、3、5、10mH?O多檔微壓規格，可根據被測液體深度與壓強需求靈活選型，適配從淺型儲罐到中型反應釜的全場景測量需求，尤其適配介質壓力微弱的場合；同時可根據客戶個性化需求定制專屬量程，貼合不同場景的精準測控與檢漏需求 。
電氣性能方面，供電電壓兼容9~36VDC寬電壓范圍（標準供電為24VDC），適配各類工業供電環境；輸出信號支持4~20mA（二線制）、0~5V、1~5V、0~10V（三線制）多種類型，可靈活適配不同型號的PLC、DCS控制系統，無需額外轉換模塊，集成便捷高效；電流輸出型最大負載電阻≤800Ω，電壓輸出型負載電阻≥50KΩ，絕緣電阻在100VDC激勵下大于2000MΩ，具備優良的電氣安全性與信號傳輸穩定性，可有效抵御工業現場的電磁干擾 。
介質溫度適配范圍為-20~85℃，環境溫度適配范圍為-20~85℃，可適配常溫、中溫等不同環境，無需額外降溫或保溫裝置，確保測量精度穩定；過載壓力可承受1.5倍額定壓力，能有效抵御瞬時液位波動產生的靜壓沖擊，避免芯體損壞，適配液體液位波動與檢漏場景的需求 。隔爆等級達Exd II CT6，可適配易燃易爆的工業場景，防護等級達IP65，滿足工業現場的防塵、防潮需求 。
選型與應用：賦能中小型容器液位自動化管控
PTL610F憑借側裝式安裝、微壓精準測量、隔爆防腐、高穩定、易維護的核心優勢，廣泛應用于石油化工、食品飲料、醫藥化工、倉儲物流、精細化工、涂料行業等多個領域，適配油罐、油漆罐、飲料儲罐、化工介質儲罐、中小型反應釜等多種場景，尤其適合介質壓力微弱的瓶、罐包裝物檢漏與液位監測，成為各行業中小型容器液位監測的核心設備 。
在石油化工領域，PTL610F側裝于小型油罐、化工溶劑儲罐，實時監測液位高度與介質壓強，與補液泵、排污泵聯動，實現自動補液與防溢流報警，同時適配油罐檢漏需求，精準識別介質泄漏導致的壓強變化，避免石油、化工溶劑泄漏造成安全事故與環境污染，其隔爆性能可適配易燃易爆的儲罐環境 ；在食品飲料領域，用于飲料儲罐、醬料儲罐的液位測量，采用衛生級不銹鋼材質，符合行業標準，確保食品飲料生產安全，側裝設計不占用儲罐頂部空間，適配生產線的緊湊布局 。
在醫藥化工領域，PTL610F用于醫藥中間體、藥用溶劑儲罐的液位測量，適配微壓工況，精準監測液位變化，避免介質溢出或短缺，保障生產流程的穩定性；在涂料行業，適配電油漆罐、涂料儲罐的液位監測，耐受油漆介質的粘性與輕微腐蝕性，側裝設計便于維護，同時可適配油漆罐的檢漏需求 ；在倉儲物流領域，用于各類中小型原料儲罐的液位監測與檢漏，實時反饋儲罐內介質存量，助力庫存管理與安全管控。此外，PTL610F還可應用于精細化工、日化行業的中小型容器液位測量，適配多種微壓、弱腐蝕介質，為安全生產與庫存管理提供可靠的液位數據支撐 。
選型過程中，可根據場景容器大小、介質特性、壓強需求與安裝方式精準匹配參數：高精度測量場景（如醫藥溶劑罐、精密化工儲罐）可選用±0.2%F·S精度型號，確保測量精準；微壓檢漏場景（如飲料瓶、小型油罐檢漏）選用低量程型號，提升微壓測量靈敏度 ；弱腐蝕介質場景（如油漆、普通化工溶劑）選用316L不銹鋼常規型號；強腐蝕介質場景（如腐蝕性化工原料）選用哈氏合金隔離膜片型號，強化防腐性能 ；中小型容器、空間有限的場景，優先選用PTL610F側裝式型號，其法蘭或螺紋安裝方式可靈活適配容器側壁接口；易燃易爆場景，依托設備隔爆性能無需額外防護；信號傳輸需求不同的場景，可靈活選擇4~20mA電流輸出或電壓輸出型號，確保與現有控制系統兼容，最大化發揮產品在中小型容器微壓液位測量中的測控價值 。
