在紡織、線纜、印刷、薄膜、鋰電池極片等連續化卷材 / 線材加工場景中，張力是決定產品成型質量、生產穩定性與設備安全的核心物理量。傳統張力監測方案常面臨多重痛點：常規傳感器需改造輥軸、安裝復雜；非穿軸式結構易受偏載干擾，高速工況下測量漂移；安裝空間受限無法適配緊湊生產線；防護性不足，粉塵、潮濕、油污環境中信號易波動；缺乏軸承支撐，輥軸轉動摩擦大、壽命短，難以滿足精密、高速、小空間的張力測量需求。

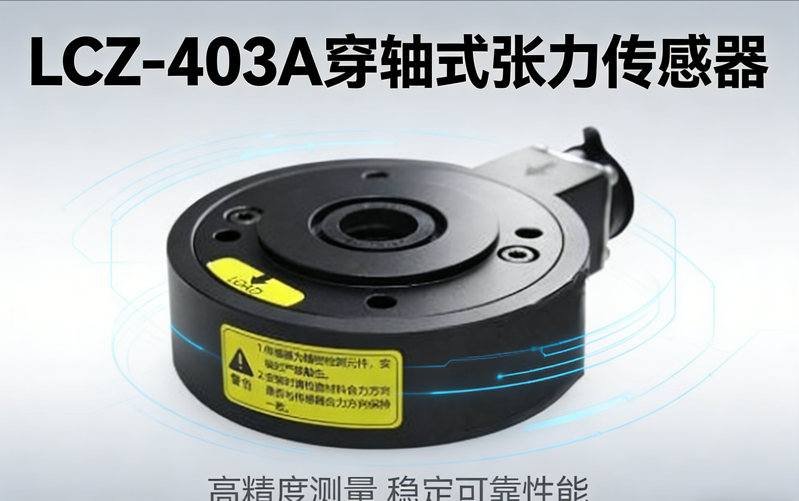

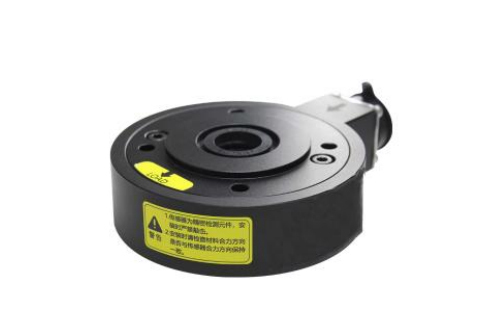

上海隆旅電子針對緊湊空間與精密卷材 / 線材張力監測的專屬需求，推出LCZ-403A 穿軸式張力傳感器，采用中心穿軸 + 內置軸承 + 應變梁一體化結構，專為輥軸 / 惰輪集成式張力測量設計，聚焦穿軸免改造、高精度、低摩擦、強防護、小體積、易安裝六大核心優勢，完美解決緊湊生產線中張力精準監測的行業難題，成為精密卷材、線材加工領域張力物理量測量的優選方案。
隆旅 LCZ-403A 突破傳統
張力傳感器的結構局限，采用
中心通孔穿軸 + 內置精密軸承 + 應變梁彈性體一體化設計，實現 “輥軸穿芯、受力即測、轉動順滑” 的核心應用邏輯，無需額外改造設備軸系，直接適配惰輪、導向輥、張力輥的穿軸安裝位。
其核心測量原理依托成熟的電阻應變效應，結合穿軸式結構的力學優勢，完成張力到電信號的精準、穩定轉換：
受力傳遞：卷材 / 線材繞經穿軸式傳感器上的輥輪，運行張力通過輥輪垂直作用于傳感器的應變梁彈性體；中心穿軸設計確保張力垂直傳遞，無側向偏載干擾，適配高速、動態工況下的穩定受力需求。
力電轉換：張力使應變梁彈性體產生微小、線性的彈性形變；彈性體核心區域粘貼高精密箔式應變片，組成全橋惠斯通電橋，形變帶動應變片電阻線性變化，電橋?qū)㈦娮璨钷D(zhuǎn)化為毫伏級電壓信號。
信號調理與輸出：經內部高精度信號調理、寬溫域溫度補償處理后，輸出與張力成正比的標準mV/V 信號；可搭配 LFSL-201 變送器，轉換為4~20mA、0~5V、RS485等工業標準信號，直接對接 PLC、張力控制器、工控機，實現張力實時監測、閉環控制、超限報警與數據記錄。
為適配工業現場復雜環境，LCZ-403A 采用
全密封焊接封裝，主體選用高強度合金鋼材，內置 **-20℃~+70℃寬溫域溫度補償模塊 **，抵消環境溫度波動帶來的誤差；內置
精密深溝球軸承，輥軸轉動摩擦小、阻力低，適配高速卷材 / 線材運行，防護等級達
IP65，可抵御粉塵、潮濕、油污、輕微腐蝕與震動，長期運行
穩定可靠。
隆旅 LCZ-403A 定位緊湊空間精密卷材 / 線材專用穿軸式張力傳感器，核心圍繞 “中心穿軸免改造、內置軸承低摩擦、高精度測量、小體積易安裝、強防護耐用、抗偏載穩定” 六大優勢設計，精準填補緊湊生產線張力監測的市場空白，相比常規傳感器，適配性更強、精度更高、運維更便捷。
采用中心通孔穿軸設計，輥軸直接穿過傳感器中心孔，無需割斷卷材
/ 線材、無需改造設備軸系，直接替換原有惰輪 / 導向輥安裝位，安裝流程簡化為
“穿軸→固定→接線”，大幅降低安裝復雜度與改造成本；結構緊湊、外形小巧，適配狹小安裝空間，兼容多數精密生產線的原有輥軸尺寸，通用性極強。
內置高精度深溝球軸承，輥軸轉動阻力小、摩擦低，適配高速卷材 / 線材（最高可達 1000m/min）運行，避免因摩擦過大導致的張力波動、產品劃傷；軸承自帶防塵密封，減少粉塵侵入，延長傳感器使用壽命，適配長期連續生產需求。
采用優化設計的應變梁彈性體，受力均勻、線性度好；搭配進口高精密箔式應變片與全橋惠斯通電橋，非線性、滯后、重復性誤差均≤±0.1% F.S.，可精準捕捉微小張力波動（最小可識別 0.05N 張力變化），無論是低速穩態還是高速動態生產，都能輸出穩定精準的張力數據，杜絕數據失真。
整體結構緊湊、體積小巧、重量輕，專為安裝空間有限的精密生產線設計，可安裝于紡織整經機、線纜復繞機、印刷分切機、鋰電池極片涂布機等設備的狹小輥軸位，不占用額外空間，適配高密度生產線布局。
主體采用高強度合金鋼材，耐磨損、抗腐蝕；全密封激光焊接工藝，有效阻隔粉塵、潮氣、油污侵入內部元件，防護等級達IP65，可在紡織車間棉塵、印刷車間油墨、鋰電池車間粉塵、薄膜車間潮濕的惡劣環境下長期穩定運行，無懼環境干擾。
標準量程覆蓋5N~500N，可適配不同直徑、不同材質的卷材（紙張、薄膜、鋰電池極片、金屬帶）與線材（紗線、銅絲、光纖、鋼絲）的張力監測，一款產品適配多類精密生產場景，無需單獨定制，大幅降低采購與備貨成本。
穿軸式垂直受力設計，有效抵消側向偏載與震動干擾，避免測量漂移；標配屏蔽電纜輸出，優化抗電磁干擾設計，有效抵御車間電機、變頻器、PLC 等設備的電磁干擾，張力信號傳輸無衰減、無失真，確保監測數據實時可靠。
隆旅 LCZ-403A 憑借穿軸集成、內置軸承、高精度、小體積的核心優勢，完美適配各類精密卷材 / 線材的張力在線監測，廣泛應用于紡織、線纜、印刷、鋰電池、薄膜、包裝等多個核心行業，成為精密生產線張力精準管控的核心傳感部件。
應用于高速整經機、漿紗機、織布機、染整機、絡筒機等設備，監測紗線、化纖絲、高端布料的運行張力，避免斷紗、跳紗、布面褶皺、染色不均等問題，保障布面平整、紋路均勻，提升高端紡織品質量；適配細旦紗線、高端針織面料的微小張力監測，減少次品率。
用于線纜拉絲、絞線、復繞、擠出生產線，監測銅絲、光纖、鋼絲、漆包線等線材的運行張力，避免張力過大導致線材拉斷、張力過小導致線材松垮、絞線不均勻，保障線材直徑均勻、結構穩定，提升線纜產品導電性能與機械強度。
應用于鋰電池極片涂布機、分切機、卷繞機，監測極片（正極 / 負極）、隔膜、銅箔 / 鋁箔的運行張力，確保極片涂布均勻、分切無毛刺、卷繞整齊，避免張力波動導致的極片斷裂、隔膜起皺，提升鋰電池電芯質量與一致性。
用于高速分切機、復卷機、柔印機、凹印機、制袋機，監測紙張、紙板、包裝薄膜、膠帶、標簽的張力，確保印刷套色精準、薄膜分切無褶皺、膠帶收卷松緊一致、標簽?zāi)Ｇ芯珳?zhǔn)，避免斷紙、薄膜跑偏，提升高端印刷包裝產品質量與生產效率。
應用于薄膜流延、復合、拉伸、收卷生產線，監測電子薄膜、食品包裝薄膜、光學薄膜、太陽能背板膜的張力，避免薄膜斷裂、起皺、復合不牢、拉伸不均，保障薄膜產品質量與收卷整齊，適配高速薄膜加工生產線的穩定張力監測。
用于鋁箔、銅箔、不銹鋼帶的分切、復繞、壓延生產線，精準監測金屬箔 / 帶材的運行張力，避免薄脆材質斷裂、起皺、厚薄不均，保障帶材表面平整、板形一致，適配精密金屬加工的張力管控需求。
