一、安裝操作：嚴控精度，規避機械損傷
安裝前必須用百分表校準輸入軸與輸出軸的同軸度（偏差≤0.2mm）和平行度（≤0.1mm/m），若偏差超標，運轉時會產生附加徑向力，直接導致應變片損壞或信號漂移。建議搭配彈性聯軸器（如梅花聯軸器），可吸收 ±0.5mm 的同軸度偏差，避免剛性連接帶來的沖擊。
禁忌：嚴禁強行安裝或敲擊傳感器外殼，防止彈性體產生永久形變，影響測量精度。
實際加載扭矩不得超過傳感器額定量程的 120%（短期過載），長期運行需控制在額定值的 80% 以內，避免應變片過度拉伸導致老化加速。例如額定 500N?m 的傳感器，日常使用應≤400N?m，峰值不超過 600N?m。 特殊場景：沖擊性負載（如電機啟動瞬間）需加裝扭矩緩沖器，將沖擊峰值降低 30% 以上，延長傳感器壽命。 遠離高溫?zé)嵩矗ㄈ绨l(fā)動機排氣管），傳感器表面溫度需控制在適用范圍（常規型號 - 40℃~85℃），高溫場景需選用帶隔熱罩的專用型號。同時避免安裝在粉塵濃度高、腐蝕性氣體環境中，若無法規避，需為傳感器加裝 IP67 以上防護等級的防護罩，并每周清潔一次。

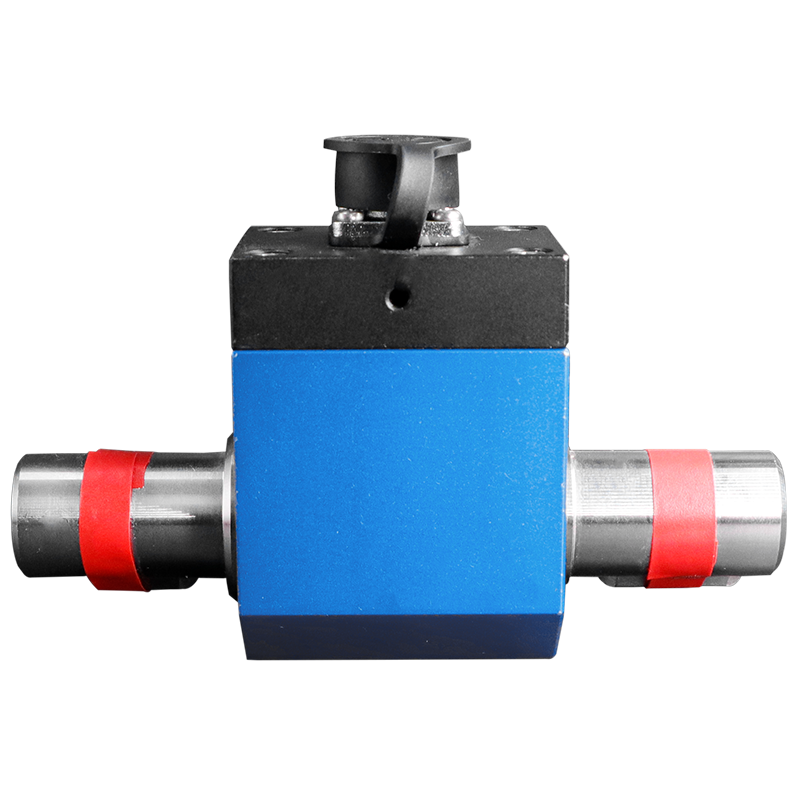

NJL-101動態扭矩傳感器
二、開機與運行：規范操作，監控信號狀態
通電前先確認供電電壓與傳感器額定值一致（常見 ±15V DC 或 24V DC），用萬用表檢測電源紋波（應≤5mV），紋波過大會干擾電橋信號。檢查接線端子是否緊固，尤其是信號線與激勵線，松動會導致信號時斷時續，建議每季度重新緊固一次接線（扭矩≤0.5N?m，防止端子損壞）。 通電后需預熱 30 分鐘（低溫環境可延長至 60 分鐘），待內部電路溫度穩定后再進行零點校準。零點校準需在無負載狀態下操作：長按 “置零” 鍵 3 秒，直至顯示值趨近于 0（誤差≤±0.1% FS），若零點漂移超差，需檢查是否存在殘余應力（如安裝螺栓過緊），松開后重新校準。
注意：每次調整安裝位置或更換聯軸器后，必須重新進行零點校準。
運行時需密切觀察顯示值波動情況，正常工況下波動幅度應≤±0.2% FS。若出現周期性跳變，可能是聯軸器磨損或皮帶張力不均，需停機檢查；若數值持續漂移，需排查環境溫度變化（如車間空調直吹）或供電電壓波動，及時采取隔熱、穩壓措施。
緊急處理：若運行中突然出現 “無信號” 或 “數值超限報警”，需立即停機，切斷電源后排查故障，嚴禁帶故障運行，防止電路燒毀。
三、日常維護：定期保養，預防故障隱患
每周用壓縮空氣（壓力≤0.3MPa）清潔傳感器散熱孔和外殼，防止粉塵堆積影響散熱；每月用酒精棉簽擦拭接線端子，清除氧化層，避免接觸電阻增大。旋轉型傳感器需每半年檢查滑環磨損情況，若表面出現劃痕或發黑，需用細砂紙（800 目以上）輕微打磨，并涂抹導電潤滑脂（如道康寧 DC-4），確保信號傳輸穩定。
按工況差異制定校準計劃：常規工業場景每 12 個月校準 1 次，高頻測試場景（如發動機研發）縮短至 6 個月，校準需依據 JJF 1257-2022 規范，選用精度高于傳感器 1 個等級的標準扭矩儀（如 FLUKE 8100A）。若傳感器經歷強烈沖擊（如過載 150% 以上）或長期閑置（超 6 個月），啟用前必須重新校準，確保誤差≤±0.1% FS。 長期閑置（超 3 個月）時，需先進行零點校準，然后切斷電源，拆除傳感器并清潔表面。存儲環境需滿足溫度 10℃~30℃、濕度 45%~65% RH，避免陽光直射或潮濕發霉。傳感器需單獨存放，不得與重物堆疊，防止外殼受壓變形；接線端子需套上絕緣保護帽，防止灰塵進入或短路。
四、安全操作：規避風險，保障人員與設備安全
傳感器接地必須可靠，屏蔽層單端接地（接地電阻≤4Ω），嚴禁與動力設備共用接地極，防止漏電干擾。維修時需先切斷電源，待電容放電完成（約 5 分鐘）后再操作，避免觸電風險。
防爆場景：防爆型傳感器需嚴格遵循 ATEX 或 IECEx 認證要求，不得擅自拆卸外殼，接線時需使用防爆密封接頭，防止易燃易爆氣體進入內部引發危險。
發現傳感器異常（如異響、發熱、信號失真）時，嚴禁自行拆解維修，尤其是內置應變片和電路模塊，擅自拆卸會破壞密封性能和校準精度。應聯系廠家售后，提供故障現象（如 “轉速 6000rpm 時數值跳變 ±5%”）和使用記錄，由專業人員檢修，避免故障擴大。

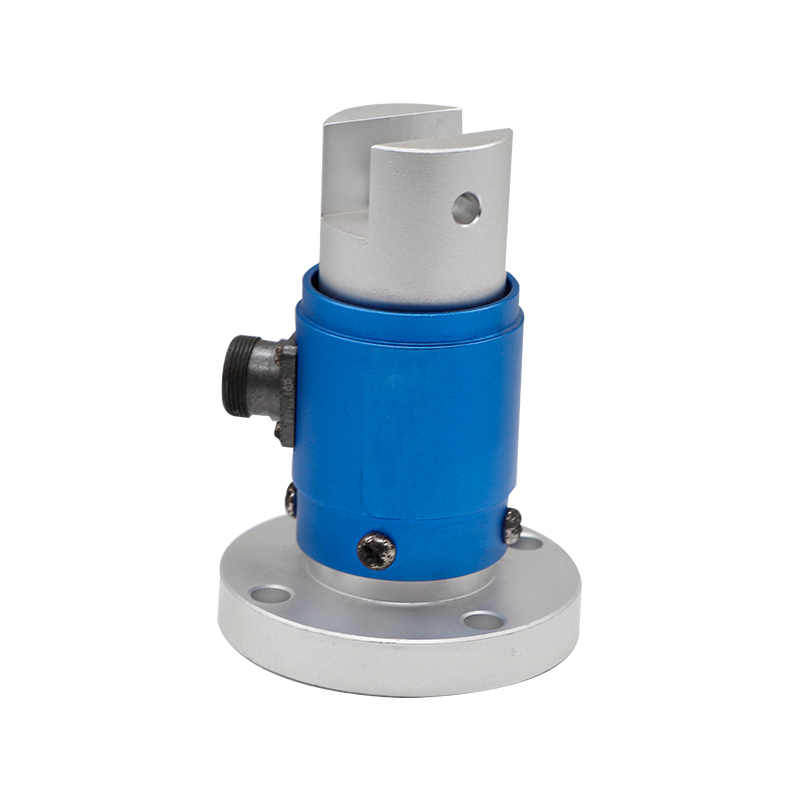

NJL-201A靜態扭矩傳感器
